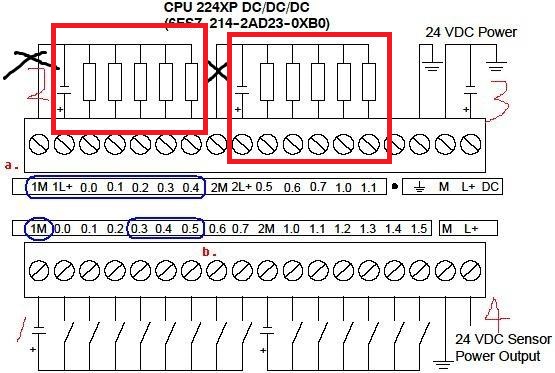

如图：测试1.
交流电源输入的cpu224，输出端有1L,2L作为公共端子。但是直接电源下的cpu224，还有1M,2M两个公共端子。我对200PLC内部结构了解的不深入，但是我觉得，图中红框内，已经构成了继电器回路，那个负极连接到1M,2M的叉线有必要存在吗，可以不连接吗
图片说明：
最佳答案

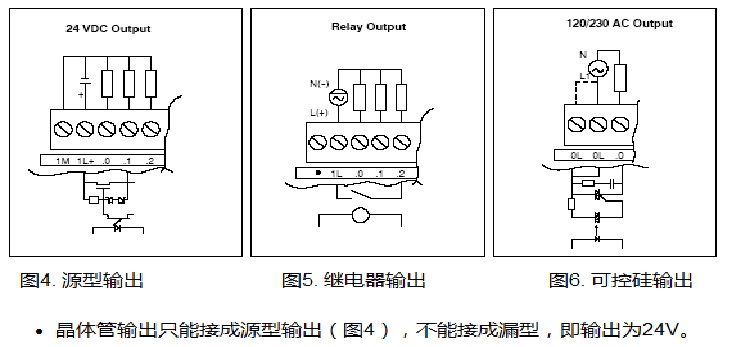

24VDC型CPU，是晶体管型输出，S7-200手册明确规定只能接成源型接法，不能接漏型输出，输出必须为24V，参见附图1
源型、漏型是指直流输入/输出PLC而言的，针对的是输入点/输出点的COM端，当公共点接负电位时，就是源型接法；接正电位时就是漏型接法。所以24VDC晶体管型CPU的输出约定只能使用源型接法，所以公共端1M,2M需要接电位负。
图片说明：
3bed62efdBF5d3DA28c5a822ef721ae1
提问者对于答案的评价：
谢谢
专家置评
已阅，最佳答案正确。
