S7-200的串口MODBUS

S7-200 的串口设置是四线RS485，还是两线RS485？

最佳答案

S7-200的串口设置是四线RS485，还是两线RS485？

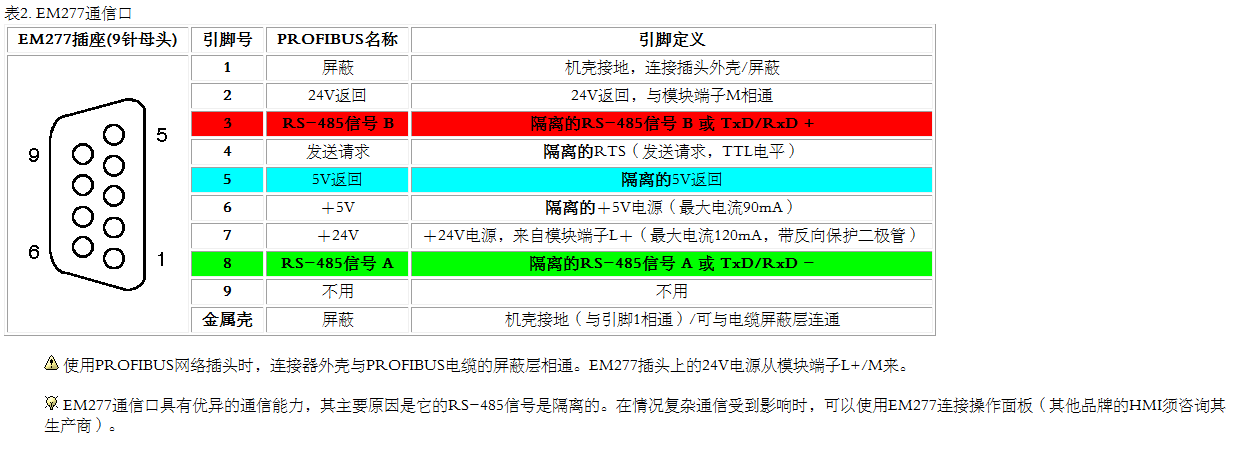

两线制接法：引脚3：RS-485信号B
引脚8：RS-485信号A
见附图

图片说明：

S7-200的串口MODBUS c6cc252c84457fbae62bc7598e8a304d

提问者对于答案的评价：
谢谢

专家置评

已阅，最佳答案正确。
