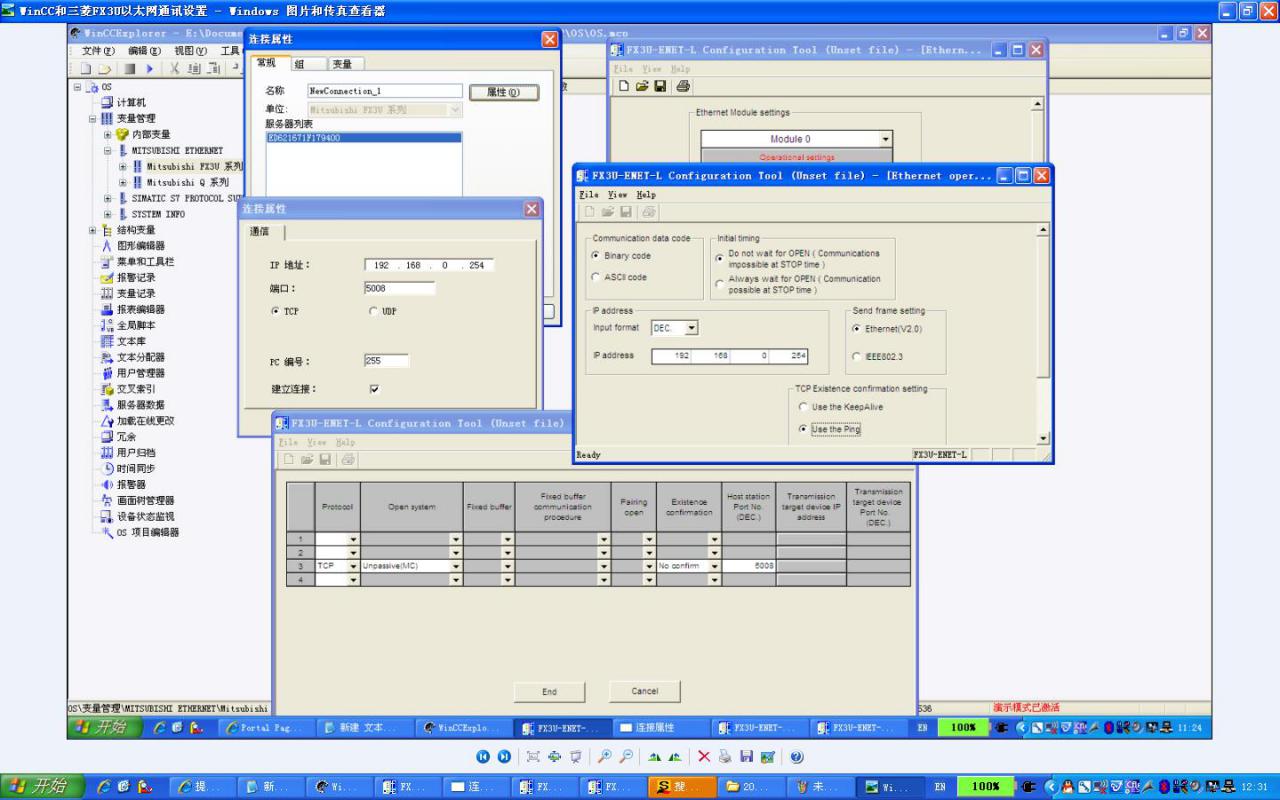

我的wincc和三菱FX3U系列PLC进行以太网通讯不上，搞了两天了，还是不成功。都没有办法向老板交差了，急啊。西门子官方网站有个WinCC和三菱Q系列PLC进行以太网通讯的介绍，打了西门子的技术支持，他也是让我参照这个文档，但是我多次试验不成功。WinCC这边的参数只有IP地址、端口号、选择是TCP通讯还是选择UDP通讯、PC编号以及建立连接打勾，应该没有别的啦。我打三菱那边的技术支持，他只说三菱的以太网模块要和上位机通讯应该选择MC协议。并告诉我如果采用TCP通讯协议的话，只需要在OpensySTem选项中选择UnpASsive(MC),Existenceconfirmation选择Noconfirm,再设定一个端口号，这个端
口号与WinCC里的端口号一致，如附图所示。但我多次试验，通讯都不成功。请问我到底错在哪？
问题补充：
网线是用直通线，端口号也是和PLC那边的设置对应的，至于PLC设置其波特率为9600bps,开始位为1位,停止位为1位，我认为意义不大。因为我是直接通过PLC的扩展以太网模块FX3u-ENET-L通讯，不是通过PLC串口转以太网模块通讯。选择UDP通讯通讯我也试过，还是不成功。
图片说明：
最佳答案
1、网线要用用直通线。
2、注意，端口号为PLC的通讯端口（十进制），网络编号和PC编号默认即可。
3、三菱FX3U系列PLC设置其波特率为9600bps,开始位为1位,停止位为1位。选择UDP通讯，试试。参考：
上位机与FX3U系列PLC通讯：
htTP://wenku.baidu.com/link?url=RKX84XQ8_jOS1eI9W707kmOibgjE8wbFQYDyvccyV4zRGMPFXEGqRZVaBk7g56yC-AybO5DXCqcJiyGlCSYjV0eGv1nmCf3sKj7BvcHMQta
提问者对于答案的评价：
谢谢回答，可以进行通讯，原来是三菱那边的设置问题
