开集电极信号怎样输入到PLC（s7-200）？

投币器出来一个开集电极信号，请问怎样输入到PLC中？

最佳答案

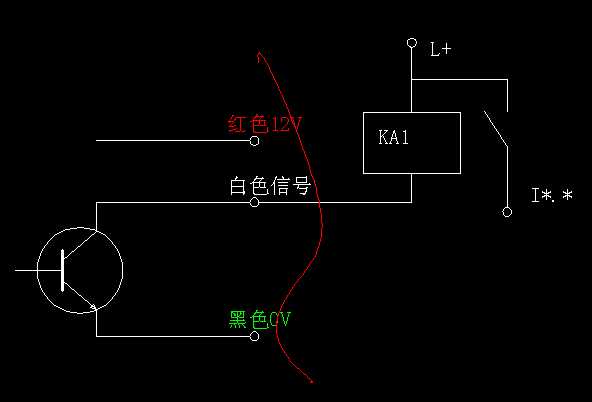

继电器转换连接图，见附件图示。

图片说明：

开集电极信号怎样输入到PLC（s7-200）？ 509fb131b42473bc24dca949f384fa0f

提问者对于答案的评价：
谢谢。现在用的这个投币器可能已坏，我买的另一个投币器还没有到，所以还没有最后测试好。

专家置评

S7-200的数字量输入点内部为双向二级管，可以接成漏型或源型,只要每一组接成一样就行。
