M440通信问题

1.我用西门子编程电缆(MPI)连接带DP通讯模块的M440变频器,然后用STARTET软件调试，会不会能连接上通讯？为什么？
2.如果把M440挂在315—2DP站上，再用编程电缆连接315CPU能否通讯上？谢谢老师们的回答！

问题补充：

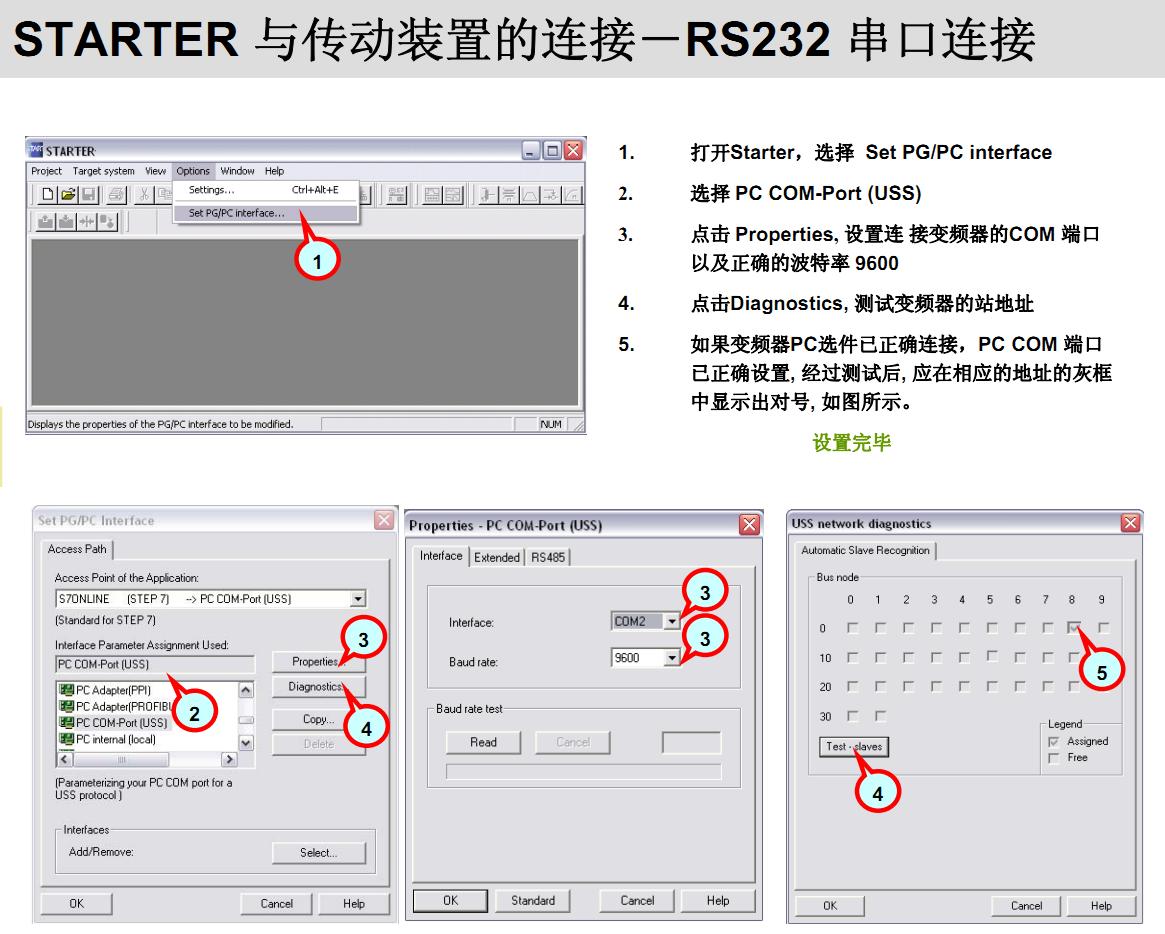

.MM440变频器的29（P+）和30（N-）端子，MM420变频器14和15端子，是RS485方式，你再加一个232-485转换器就可以实现通信，那我在STARTER软件中设置PG/PC接口时选择什么类型？？

最佳答案

1.用STARTET软件通过DP通讯调试变频器，变频器需要安装PROFIBUS通信模板，台式机需要安装CP5611或CP5613卡或笔记本需要安装CP5511或CP5512卡，及SIMATICNET适配器。
例如CP5611与编程线缆还是有区别的，CP5611可以作为一个站组态，而编程线缆不行。
2.需要安装Drive_ES软件，这样starter软件或Drivemonitor软件才能够集成到STEP7中，但DRIVE_ES软件是收费软件，配置好NetPro就可以通过路由功能进行访问。

可参考
《西门子调试软件DriveES使用指南》
http://wenku.baidu.com/link?url=b6V8wsJVtkYJPTbApweiidwX_kjhtP2OYNGlJ6nZ0oLrKltPW6dj0WhXKKva0N6_W-DyhxIz4MeTKx0SLjhlLzR9Efl4F3GbRS9N6LL8bsW

《MM440基于DriveESPCS7的使用入门》
http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&lang=zh&objid=83667001&caller=view

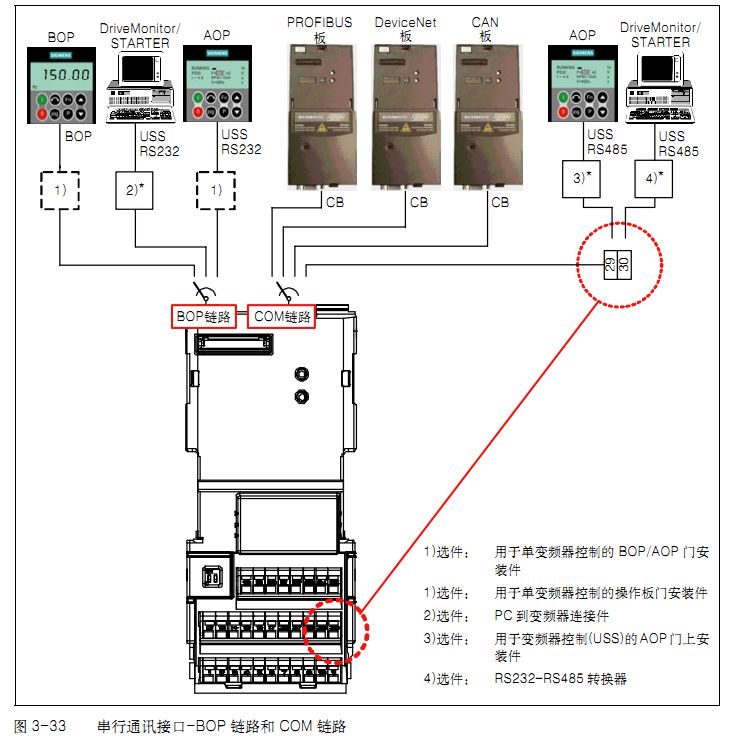

3.其实要单独调试变频器还有很多办法，见上传图片“变频器串行通信”里介绍。
通常MM4系列的变频器可以使用STARTER和DriveMonitor调试软件。
除了PROFIBUS通讯，还有USSRS232方式和USSRS485方式。
楼上介绍了STARTER软件，我介绍一下DriveMonitor调试软件，
西门子下载中心《Drivemonitor软件的使用指南》详细介绍了DriveMonitor调试软件的各项功能，包括安装、通讯设置、电缆连接、通讯协议以及主要常用功能的介绍。
http://www.ad.siemens.com.cn/download/docMessage.ASpx?ID=1263&loginID=&srno=&sendtime=
在西门子网站的下载中心有DriveMonitorV5.5SP2下载
http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&lang=en&objid=10804984&subtype=133100&caller=view
4.如果使用USSRS232方式，因MM4系列的变频器上没有RS232接口，还需要通过一个选件板，订货号：6SE6400-1PC00-0AA0来进行连接。
5.MM440变频器的29（P+）和30（N-）端子，MM420变频器14和15端子，是RS485方式，你再加一个232-485转换器就可以实现通信啦，需注意的是最好选用带光电隔离的232-485转换器。
现在笔记本带串口的已经很少了，可以买一条USB转串口232的线缆。我用的是力特的533A的USB转串口的线缆，测试没问题，我的笔记本一直在用，加个232转485的转换器，现场即可调试MM4系列和6SE70系列的变频器又能调试S7-200 PLC，即方便又最经济。
