STEP7 同一个功能块如何在两个背景数据块的调用下分别监控

写了一个fb
程序调用了两次是用两个不同背景数据块
虽然两个运行都是正常但是监控有问题第一个调用处打开监控都是正常的但是第二个调用的地方打开监控还是第一个的状态要怎么样才能监控同一个功能快在不同的背景数据块下的不同的逻辑状态呢(监控背景数据块除外、希望能直接监控程序)

最佳答案

1菜单调试->操作—图1

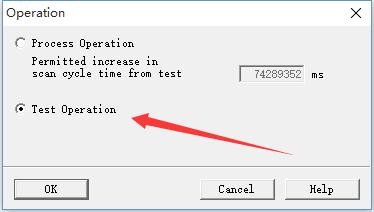

2、选择测试模式图2
3重新下载当前程序
4在你想查看调用的地方点击右键图3选最下面那个

FB有不同的背景数据库,不用在线监视,直接打开所属的背景数据块,然后结合程序逻辑就能知道当前状态了。
不过可能分析逻辑结果不如在线监控直观

图片说明:

STEP7 同一个功能块如何在两个背景数据块的调用下分别监控90477854f93918BF7a2120cdf0caaf86537c94e1bDA9ed9c02ccaa99e656c208STEP7 同一个功能块如何在两个背景数据块的调用下分别监控CE344fbbd2b52efd07f7b69e03b5ed0dSTEP7 同一个功能块如何在两个背景数据块的调用下分别监控

提问者对于答案的评价:
谢谢很详细的解决了我的问题
