S7200 CN CPU224XP 模拟量问题

S7200CNCPU224XP模拟量问题
这款不是自带2个模拟量输入和一个模拟量输出吗？
为什么在PLC上找不到所谓的A+B+等接线端子呢？

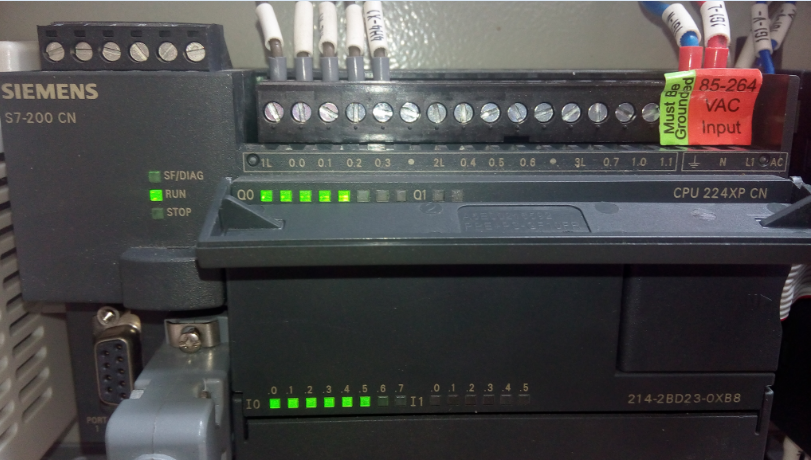

图片说明：

S7200 CN CPU224XP 模拟量问题 6b90919b9c05c515a299feb0DA12c255

最佳答案

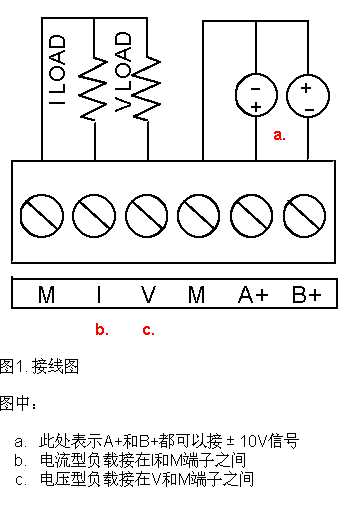

接线图示。

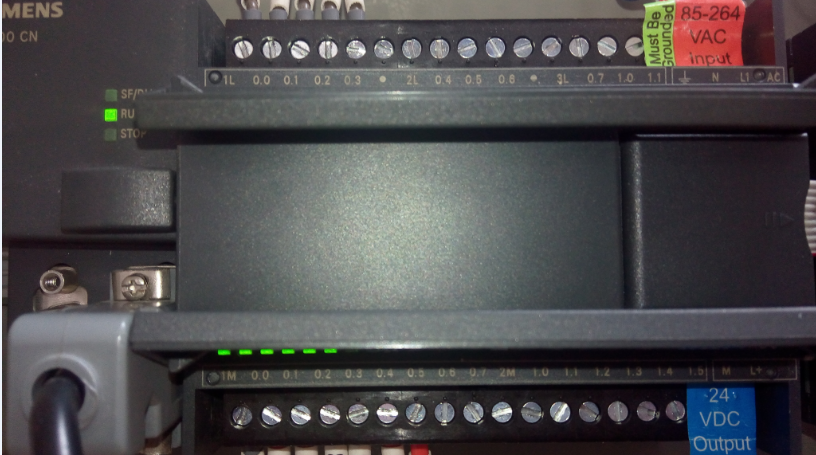

图片说明：

54f3f560a11f96e08ea33042FCf7b0c3 S7200 CN CPU224XP 模拟量问题

提问者对于答案的评价：
感谢

专家置评

已阅，最佳答案正确。
