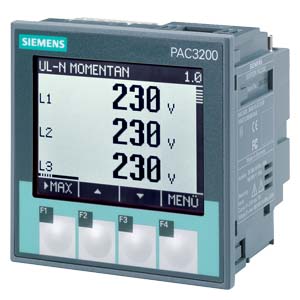

SENTRON，测量仪，7KM PAC3200，LCD，L-L：500 V，L-N： 289 V，5 A，3 相，MODBUS TCP，可选 Modbus RTU / PROFINET / PROFIBUS，视在/ 有效/无功电能，等级 0.5，根据 IEC61557-12 或 等级 0.5S，根据 IEC62053-22， 超低电压电源， 22 … 65 V +/- 10% DC， 螺栓型端子 版本 产品品牌名称 SENTRON 产品名称 7KM PAC3200 产品的规格 基本的 产品类型名称 测量仪 测量值采集方式 无缝的，连续的 电源结构形式 低电压电源 一般技术数据 切口宽度 92 mm 切口高度 92 mm 多功能测量器的结构尺寸 96的 用于测量值采集的运行方式 ● 自动的网电频率记录 是的 ● 固定在50 Hz 不 ● 固定在60 Hz 不 电压波形 正弦或失真 可测量的网电频率 / 初始值 45 Hz 可测量的网电频率 / 终值 65 Hz 平均故障间隔时间 (MTBF) 185.8 y 参考标示 / 符合 DIN 40719（根据 IEC 204-2 增补） / 符合 IEC 750 P 电源电压 电压类型 / 电源电压 DC 测量类别 / 针对供电电压 CATIII ● 视在功率消耗 / 带扩展模块 / 最大值 8 VA ● 消耗的视在功率 / 无扩展模块 / 典型 6 VA 相对对称公差 / 电源电压 10 % 防护等级 防护等级 IP ● 正面的 IP65 ● 背面的 IP20 设备保护等级 / 处于安装时的状态 防护等级 II 电力 工作电流 / AC 时 / 测定值 10 A 可测量的电流 ● 1 / AC 时 / 额定值 1 A ● 2 / AC 时 / 额定值 5 A 适应性 使用的适宜性 安装在封闭空间内位置固定的配电盘上 应用适宜性 / 无功功率表 是的 可调节的时间标度线 / 最小值 10 ms 產品功能 产品功能 ● 无功功率测量 是的 ● 频率测量 是的 ● 脉冲测量 是的 ● 电压测量 是的 ● 电流测量 是的 ● 有效功率测量 是的 显示和操作 显示器规格 LCD 按键数 4 颜色 / 显示器背景 白色 语言 / 在显示器的显示上 / 支持 de, en, fr, spa, ita, por, tur, chi 水平的图像分辨率 128 垂直图像分辨率 96 更新时间 / 在显示器处 ● 最小值 0.33 s ● 最大值 3 s 输入输出 输入电压 / 在数字输入端 ● 对于信号<1>初始值识别 13 V ● DC 时 / 测定值 24 V ● 信号 <0> 终值识别 8 V 输入电流 / 在数字输入端 ● 信号 <1> 时 7 mA 工作电压 / 作为输出电压 / DC 时 / 许可最大值 30 V 数字输入端数量 1 输入延迟时间 / 在数字输入端 ● 对于信号 <0> 到 <1> / 最大值 5 ms ● 对于信号 <1> 到<0> / 最大值 5 ms 数码输出端的结构形式 换档功能或脉冲输出功能 数字输出端数量 1 输出电流 / 在数字输出端 ● 信号 <0> 时 / 最大值 0.2 mA ● 信号 <1> 时 / 最小值 10 mA ● 信号 <1> 时 / 最大值 27 mA ● DC 时 / 最大值 100 mA 接通频率 / 在数字输出端 / 最大值 17 Hz 输出延迟时间 / 在数字输出端 ● 对于信号 <0> 到 <1> / 最大值 5 ms ● 对于信号 <1> 到<0> / 最大值 5 ms 脉冲持续时间 ● 初始值 30 ms ● 终值 500 ms 输出的特性 / 短路保护 是的 内部电阻 / 在数字输出端 55 Ω 测量类别 / 用于数码信号 CATII 传输率 ● 1 / 对于快速以太网 10 Mbit/s 标准 / 对于脉冲调整的 信号反应按照IEC62053-31 连接 可连接的导线截面类型 / 在数字输入端 ● 在 AWG 导线处 / 单芯线的 2x 24 … 18 ● 单芯线的 1x (0.2 – 2.5 mm²)，2x (0.2 – 1.0 mm²) ● 细芯线的 / 带有电缆末端加工 1x (0.25 – 2.5 mm²)，2x (0.25 – 1.0 mm²) 可连接的导线截面类型 / 在数字输出端 ● 在 AWG 导线处 / 单芯线的 2x 24 … 18 ● 单芯线的 1x (0.2 – 2.5 mm²)，2x (0.2 – 1.0 mm²) ● 细芯线的 / 带有电缆末端加工 1x (0.25 – 2.5 mm²)，2x (0.25 – 1.0 mm²) 可连接的导线截面类型 / 在供电电压的输入端 ● 在 AWG 导线处 / 单芯线的 2×20至14 ● 单芯线的 1x (0.5 – 4 mm²)，2x (0.5 – 2.5 mm²) ● 细芯线的 / 带有电缆末端加工 1x (0.5 – 2.5 mm²)，2x (0.5 – 1.5 mm²) 可连接的导线截面类型 ● 在电压的测量输入端 / 单芯线的 1x (0.5 … 4 mm²)、2x (0.5 … 2,5 mm²) ● 在电压的测量输入端 / 细芯线的 / 带有电缆末端加工 1x (0.5 … 2.5 mm²)、2x (0.5 … 1.5 mm²) ● 在电压的测量输入端 / 在 AWG 导线处 / 单芯线的 2×20至14 ● 在电流的测量输入端 / 单芯线的 1x (0.5 – 4 mm²)，2x (0.5 – 2.5 mm²) ● 在电流的测量输入端 / 细芯线的 / 带有电缆末端加工 1x (0.5 – 2.5 mm²)，2x (0.5 – 1.5 mm²) ● 在电流的测量输入端 / 在 AWG 导线处 / 单芯线的 2×20至14 电气连接规格 ● 在电压的测量输入端 螺栓连接 机械设计 高度 96 mm 高度 / 显示屏的 54 mm 宽度 96 mm 宽度 / 显示屏的 72 mm 深度 56 mm 安装深度 51 mm 紧固类型 / 控制板安装 是的 装入位置 垂直的 净重 459 g 环境条件 安装高度 / 高度超出水平面以上 / 最大值 2 000 m 标准 ● 对EMC用于工业领域 IEC 61000-6-2或者IEC 61326-1:2005，表格2 ● 对于EMC防放电 IEC 61000-4-2: 2001-04 ● 对于EMC以防高频电磁场 IEC 61000-4-3: 2006-02 ● 对于EMC防导线引起的NF干扰量(工业) IEC 61000-6-4，组1 类别A/CISPR11组1 类别A FCC Part 15 Subpart B Class A ● 对于EMC防止导线引起的通过HF场的干扰量 IEC 61000-4-6: 2001-12 ● 对于EMC防带有动力技术频率的磁场 IEC 61000-4-8: 2001-03 ● 对于EMC防快速瞬时的电子干扰量 IEC 61000-4-4: 2005-07 ● 对于EMC防电压扰动和中断 IEC 61000-4-11: 2004-03 ● 对于EMC防脉冲电压 IEC 61000-4-5: 2001-12 ● 对于自由下落 IEC 60068-2-32: 1975 ● 对于湿热环境检测，周期性的 IEC 60068-2-30 ● 对于冷环境检测 IEC 60068-2-1 ● 对于干热环境检测 IEC 60068-2-2 环境温度 / 运行期间 ● 最小值 -10 °C ● 最大值 55 °C 环境温度 / 存放期间 ● 最小值 -25 °C ● 最大值 70 °C 相对空气湿度 / 25 °C 时 / 无冷凝 / 运行期间 ● 最小值 5 % ● 最大值 95 % 证书 参考标示 / 符合 DIN EN 61346-2 P General Product Approval EMC Declaration of Conformity other

Miscellaneous

Confirmation

更多信息 Information- and downloadcenter (产品目录，产品介绍册，…) htTP://www.siemens.com/lowvoltage/catalogs Industry Mall (网上订购系统 https://mall.industry.siemens.com/mall/zh/zh/Catalog/product?mlfb=7KM2111-1BA00-3AA0 Service&Support (用户手册，操作说明书，认证证书，特性曲线，常见问题,…) https://support.industry.siemens.com/cs/ww/zh/ps/7KM2111-1BA00-3AA0 图片数据库 (产品照片, 2D比例图, 3D模型, 设备电路图, …) http://www.automation.siemens.com/bilddb/cax_en.aspx?mlfb=7KM2111-1BA00-3AA0 CAx-Online-Generator http://www.siemens.com/cax Tender specifications http://www.siemens.com/specifications 日期
2022/3/24
