将控制电路转换成PLC控制程序

问题补充：

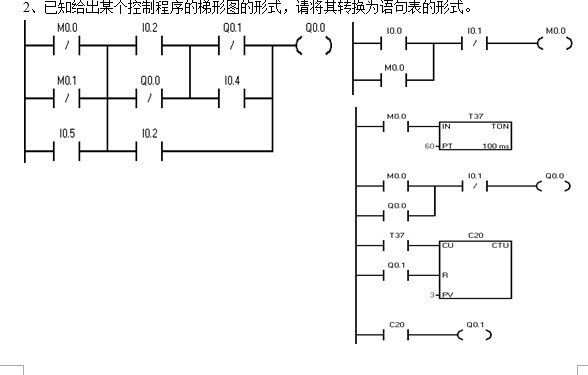

其电机能耗制动控制电路如下图所示，请将控制电路转换成PLC控制程序图

图片说明：

将控制电路转换成PLC控制程序

最佳答案

楼上好方法
S7-2004年没用过了，挑战下自己。

LDNM0.0
ONM0.1
OI0.5
LDI0.2
ONQ0.0
LDQ0.1
OI0.4
ALD
OI0.2
ALD
=Q0.0

也可能这样
LDNM0.0
ONM0.1
OI0.5
LDI0.2
ONQ0.0
LDQ0.1
OI0.4
ALD
LDI0.2//————-
OLD//————–
ALD
=Q0.0

右从上而下
LDI0.0
OM0.0
ANI0.1
=M0.0

LDM0.0
TONT37，60

LDM0.0
OQ0.0
ANI0.1
=Q0.0

LDT37
LDQ0.1
CTUC20，3

LDC20
=Q0.1

提问者对于答案的评价：
满意
