CU320-2DP、S120驱动单元(逆变)和SMC30三个模块，CU320-2DP上有X100、X101，S120驱动上有X400、X402，SMC30上有X500。请问Drive-cliQ线该如何连？是X100连X400，X101连X500吗？
还是X100连X400，X402连X500啊？
还有，驱动单元上有没有风扇啊，是哪个端子，接380V还是220V啊？其他部分有没有24V供电啊？
最佳答案

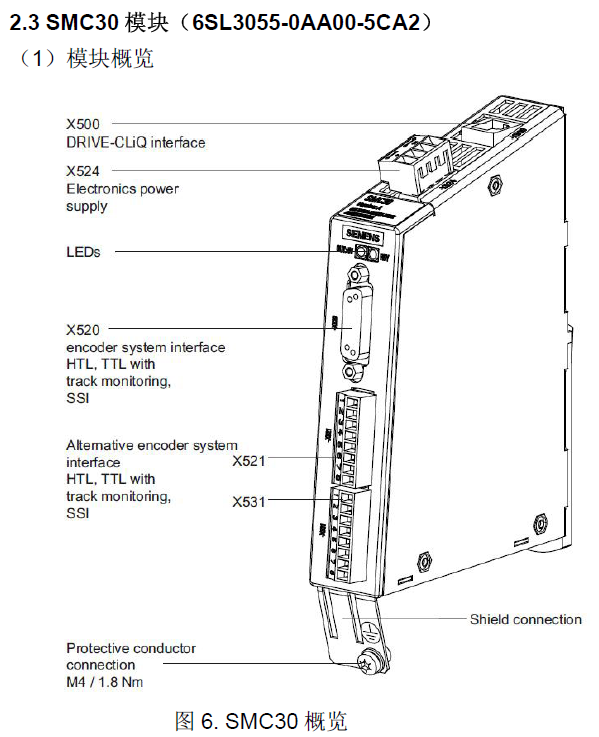

CU320的X100接S120驱动上的X400，S120驱动上的X402接SMC30的X500。
驱动上有风扇是X9（L1，L2）。

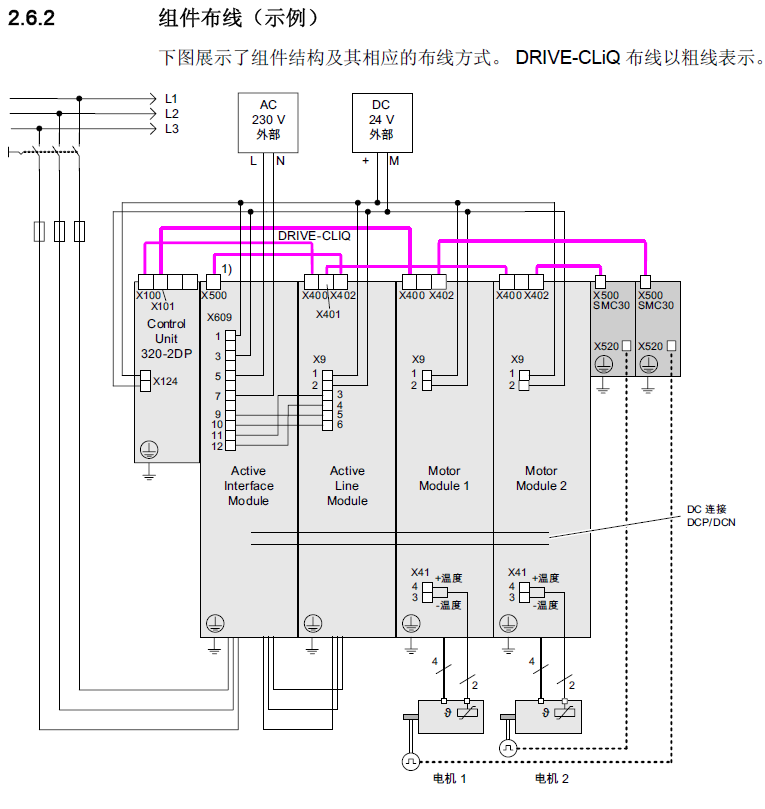

还有24V供电。详细信息请见附件图片接线实例。
图片说明：
f34CEb87537490ee1295024d31b569d682cdce27d6fbfea8533393cc3d0edbbd
提问者对于答案的评价：
谢谢
