mpi口需要设置终端电阻on ,off开关吗

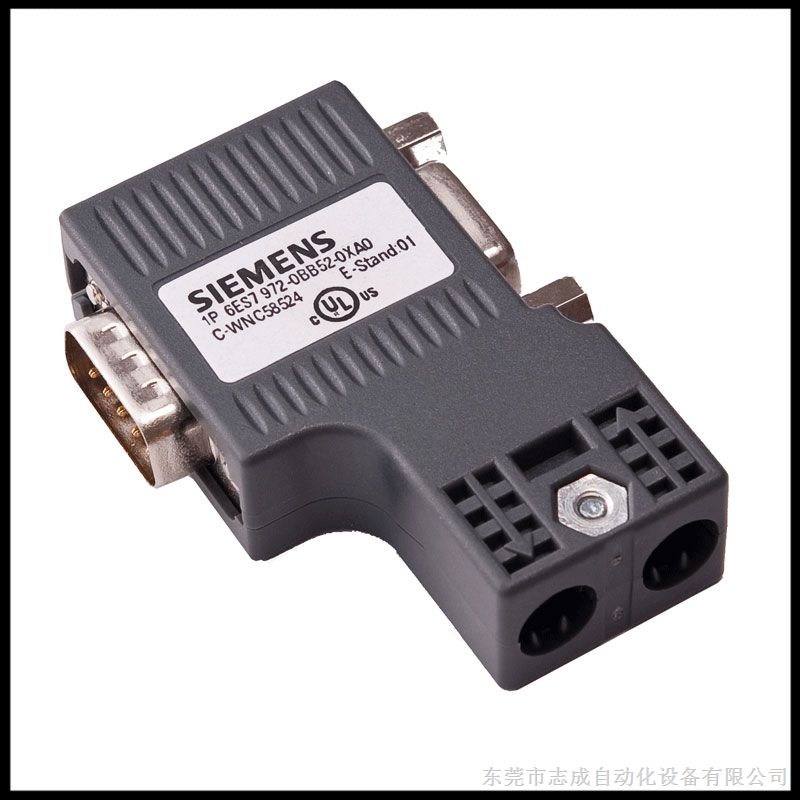

新手,我看单位DP口的位置是用的下图所示的插口,下面一进一出两根dp线,这种插口可以调节终端电阻的on,off。
但是我看MPI没有这种插口,只是一个串口的母口,直接把串口插上那种,请问这种mpi用调节终端电阻吗,也没有那个on,off档位啊

问题补充:
我就是想问,我在mpi上没找到on,off档位,不知道怎么拨,所以问下,mpi到底用不用人工调节终端电阻。

图片说明:

mpi口需要设置终端电阻on ,off开关吗mpi口需要设置终端电阻on ,off开关吗

最佳答案

——–首先先大体明白什么是终端电阻终端电阻的作用是什么
终端电阻:高频信号传输时,信号波长相对传输线较短,信号在传输线终端会形成反射波,干扰原信号,所以需要在传输线末端加终端电阻,使信号到达传输线末端后不反射。对于低频信号则不用。在长线信号传输时,一般为了避免信号的反射和回波,也需要在接收端接入终端匹配电阻。

西门子的Profibus网络连接器已经内置了终端和偏置电阻,通过一个开关方便地接通或断开。网络终端的插头,其终端电阻开关必须放在“ON”的位置;中间站点的插头其终端电阻开关应放在“OFF”位置。
RS-485网络(比如MPI,DP)应使用终端电阻和偏置电阻。在网络连接线非常短、临时或实验室测试时也可以不使用终端和偏置电阻。

所以一进一出两根dp线接头,如果是中间使用必须打到off如果是在两头使用必须打到on
MPI相对于DP属于低频通讯距离也短所以即便是终端电阻在尾部不打到ON也没关系


问题补充:对于你说的不带拨动开关的头能否拍照上传一下看看另外mpi通讯一般情况下不打到ON也没关系或者你这个是已经内置固定好的不可选择……..无图无真相

提问者对于答案的评价:
谢谢
