现场安全隔离删一入两出4~20MA电流可是有源即带24vdc怎么处理？mA+B+模拟量正负10v
问题补充：
这样并500欧姆电阻单独电流信号会0~10v可是现在一直有源即24vdc通道会烧坏吧
最佳答案
老弟呀，你提的问题真让人头疼，连个标点符号也没，虽说没几个字，我读了好几遍也没理解你的意思，只能蒙着回答吧。
1.CPU224XP本体上有没有电流信号模拟量输入，S7-224XP的两路模拟量输入通道被出厂设置为电压信号(0－10V)输入。为了能够输入电流信号，必须在A+与M端(或B+与M端)之间并入一个500欧姆的电阻。
2.你所讲的“安全隔离删一入两出4~20MA电流可是有源即带24vdc怎么处理？”
应该是安全隔离栅吧，安全隔离栅是DC24V供电，一进两出4~20mA电流信号。

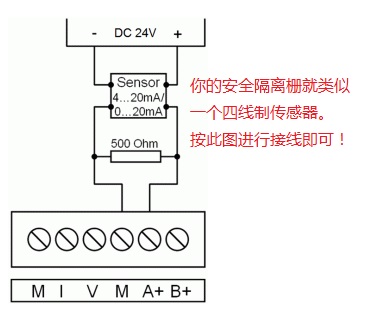

这样的安全隔离栅二路输出的其实是四线制电流信号,按照4线制连接方式接线，请参考上传图片“4线制连接方式”。
3.你的问题补充，“这样并500欧姆电阻单独电流信号会0~10v可是现在一直有源即24vdc通道会烧坏吧”，我理解你应该说的是二线制电流信号，如是这样请按照2线制连接方式接线，请参考上传图片“2线制连接方式”。
4.为了得到精确的测量结果，尽可能使用高精度的电阻。
CPU224XP本体上的模拟量输入通道的地址为AIW0和AIW2模拟量输出通道的地址为AQW0。
图片说明：
b1b6fbd10339974804895aa11fbf0faad3e6f1d6b0e3200b83e39bFC765cb11c
b6CE64748f3b95cbc35a5ba56d17d27b
提问者对于答案的评价：
谢谢，我可以理解成：“对于PLC来说就是外部是有源信号，就是自身供电，我要采集反馈信号时按四线制理解（如果外部是电流信号）；外部无源，也就是说要供电同时采集反馈信号，按两线制理解对吗？
专家置评
已阅，最佳答案正确。
