PLC S7-200 通信问题

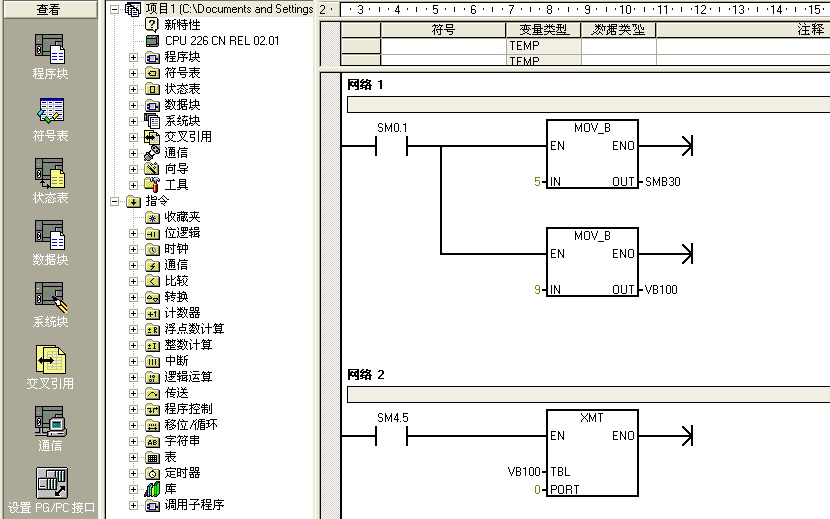

我太菜了，我想问问程序里的5和9是什么意思还有0（PORT）都是什么意思呀。求大神不吝赐教。还有就是数据快里的VB101VB102……都是什么意思

图片说明：

最佳答案

1、程序中向SMB30里写入5是对自由通讯端口进行设置，设置波特率、奇偶校验等参数。这需要熟悉系统的特殊存储器SM。
2、5是什么意思？

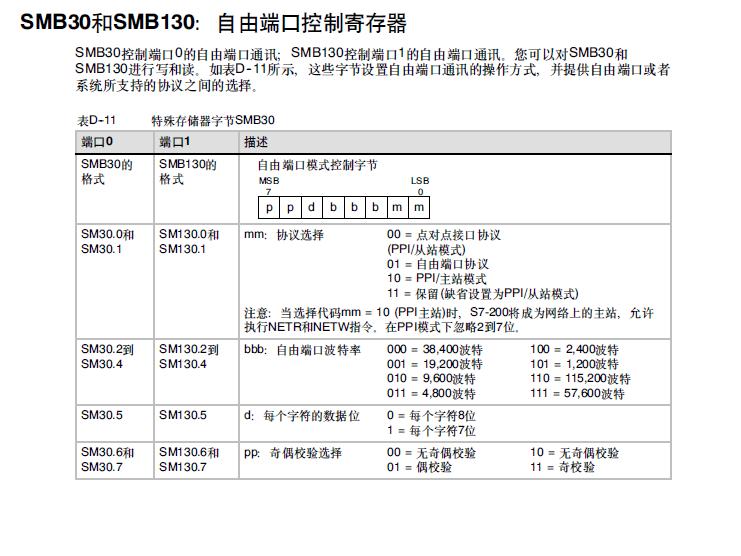

有关SMB30各个为表示的含义见上传的截图。向SMB30里写入5，即00000101，对照上传的截图，就清楚可写入5，即00000101的意义了。
3、9是什么意思？
向VB100写入9。
4、SM4.5是什么？

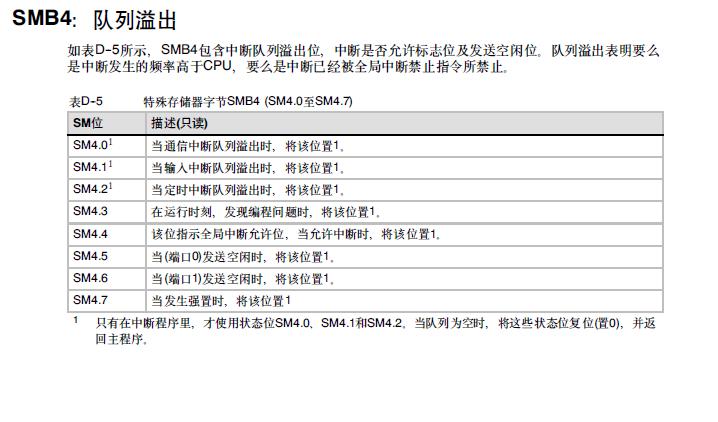

表示打开空闲时，SM4.5为1.。见上传的截图.
5、还有就是数据快里的VB101VB102……都是什么意思？
可能是通讯的数据区。
6、建议你先看看：
、《S7-200CPUs—通信组态和编程—USS,MODBUS或自由口通信》连接：
htTP://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&objId=28767151&nodeid0=10805397&load=treecontent&lang=zh&siteid=cseus&aktprim=0&objaction=csview&extranet=STandard&viewreg=CN
、有关系统的特殊存储器SM，见：
<S7-200可编程控制器系统手册>下载：
http://www.ad.siemens.com.cn/download/SearchResult.ASpx?searchText=1017

图片说明：

提问者对于答案的评价：
谢谢你了很好用

专家置评

已阅，最佳答案正确。
