CPU模块：CPU315-2DP,（0号机架）；扩展机架ET200M的153-1（1号机架）；扩展机架ET200M的153-1（2号机架）；工控机：研华（已经装有CP5612）
需要详细的组态步骤。谢谢了。
最佳答案
楼主可以先看一下视频，有个感性认识：
S7-1200Profibus-DP通信(1)-任务要求-跟我学-29/62
htTP://www.ad.siemens.com.cn/serviCE/elearning/cn/Course.ASpx?CourseID=796
S7-1200Profibus-DP通信(2)-站组态-跟我学-31/62
http://www.ad.siemens.com.cn/service/elearning/cn/Course.aspx?CourseID=798
S7-1200Profibus-DP通信(3)-编程测试-跟我学-33/62
http://www.ad.siemens.com.cn/service/elearning/cn/Course.aspx?CourseID=800
以上虽是S7-1200的教程，对于初学者还是不错的，图文并茂很容易掌握。
详细的组态步骤不太好描述，你参考上面视频来慢慢掌握吧。

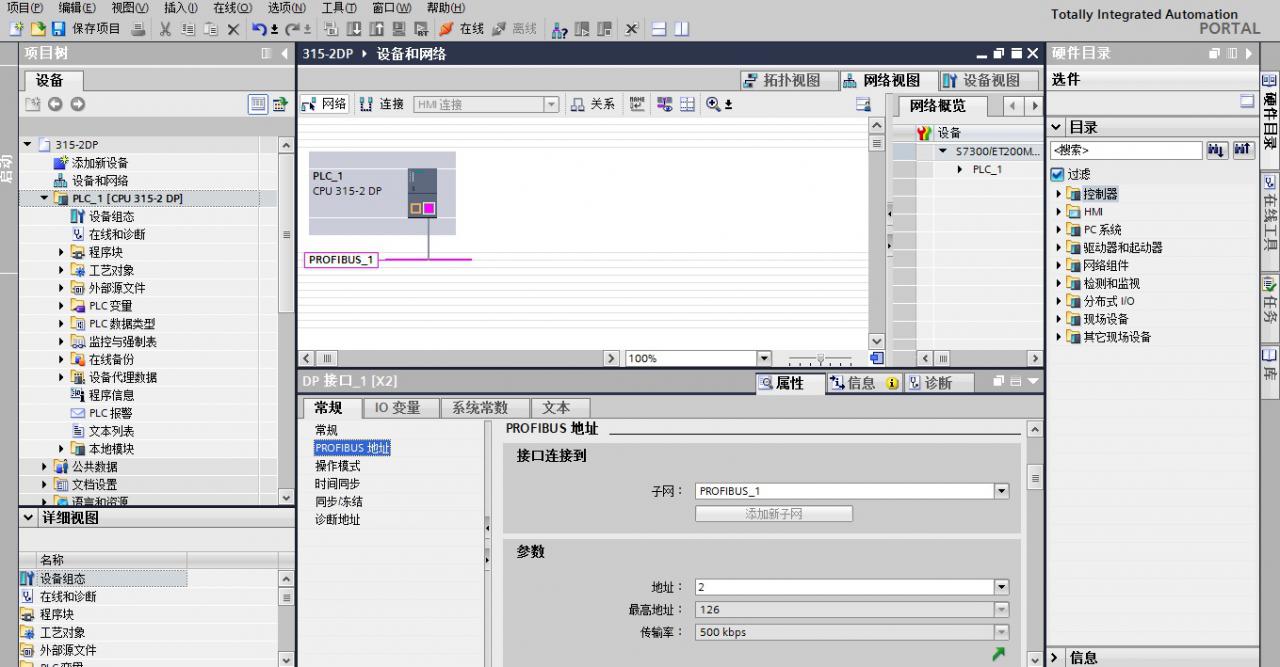

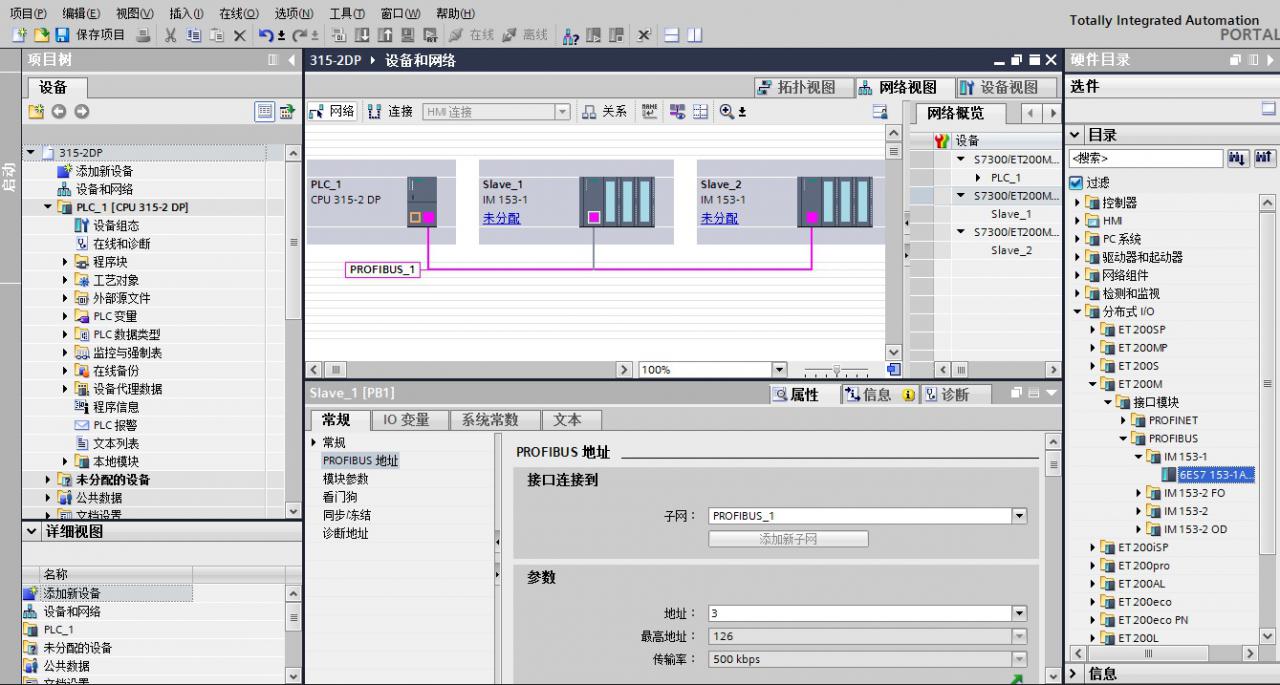

主要分PLC的组态：主组PLC，在硬件配置里先组态315-2DP，新建Profibus-DP通信，设置地址和波特率。分别再插入ET200M的153-1（1号分站）和ET200M的153-1（2号分站），设置站地址。注意硬件的拨码地址和分站地址要一样。
另外工控机设置相对简单一些，在控制面板，设置PG/PC接口里选择CP5612。
图片说明：
f210b455016253f74a8fb23d52669e44
提问者对于答案的评价：
基本掌握了，非常感谢您的回答，谢谢。
