FUNCTioN_BLOCKACQUIRE
CONST
LIMITED:=7;
QUANTITY:=LIMITED+1;
END_CONST
VAR_INPUT
meASval_in:INT;//新测量值
newval:BOOL;//在环形缓冲区"measvals"中的测量值
resoRT:BOOL;//对测量值进行排序
funct_sel:BOOL;//Selectcalculationsquareroot/square
newsel:BOOL;//取得输出地址
selection:WORD;//输出地址
END_VAR
VAR_OUTPUT
result_out:INT;//计算值
measval_out:INT;//相应的测量值
END_VAR
//BlockParameters
VAR_IN_OUT
//I/OParameters
END_VAR
VAR
measvals:ARRAY[0..LIMITED]OFINT:=8(0);
resultbuffer:ARRAY[0..LIMITED]OF
STRUCT
squareroot:INT;
square:INT;
END_STRUCT;
point:INT:=0;
oldval:BOOL:=TRUE;
oldsort:BOOL:=TRUE;
oldsel:BOOL:=TRUE;
address:INT:=0;//转换后的输出地址
eval_instanCE:EVALUATE;
END_VAR
BEGIN
(*****************************************************************
第1部分:获取测量值。
如果"newval"值发生改变,则输入了测量值。MOD运算是用来实现测量值用的环形缓冲区。
******************************************************************)
IFnewval<>oldvalTHEN
point:=pointMODQUANTITY;
measvals[point]:=measval_in;
point:=point+1;
END_IF;
oldval:=newval;
(*****************************************************************
第2部分:启动排序和计算
如果"resort"发生改变,则启动对环形缓冲区的排序和运行对测量值的计算。
结果存贮在一个新的叫"calcbuffer"的数组里。
******************************************************************)
IFresort<>oldsortTHEN
point:=0;//复位缓冲区指针
eval_instance(sortbuffer:=measvals);//调用EVALUATE
END_IF;
oldsort:=resort;
resultbuffer:=eval_instance.calcbuffer;//平方值和均方根
(*****************************************************************
第3部分:求代码值和准备输出
如果"newsel"发生改变,则计算用来输出的数组元素的寻址代码:屏蔽"selection"
的相应位并转换为整数。依据"funct_sel"开关的设置,选择"squareroot"或
"square"用于输出。
******************************************************************)
IFnewsel<>oldselTHEN
address:=WORD_TO_INT(SHR(IN:=selection,N:=12)AND16#0007);
END_IF;
oldsel:=newsel;
IFfunct_selTHEN
result_out:=resultbuffer[address].square;
ELSE
result_out:=resultbuffer[address].squareroot;
END_IF;
measval_out:=measvals[address];//Measuredvaluedisplay
END_FUNCTION_BLOCK

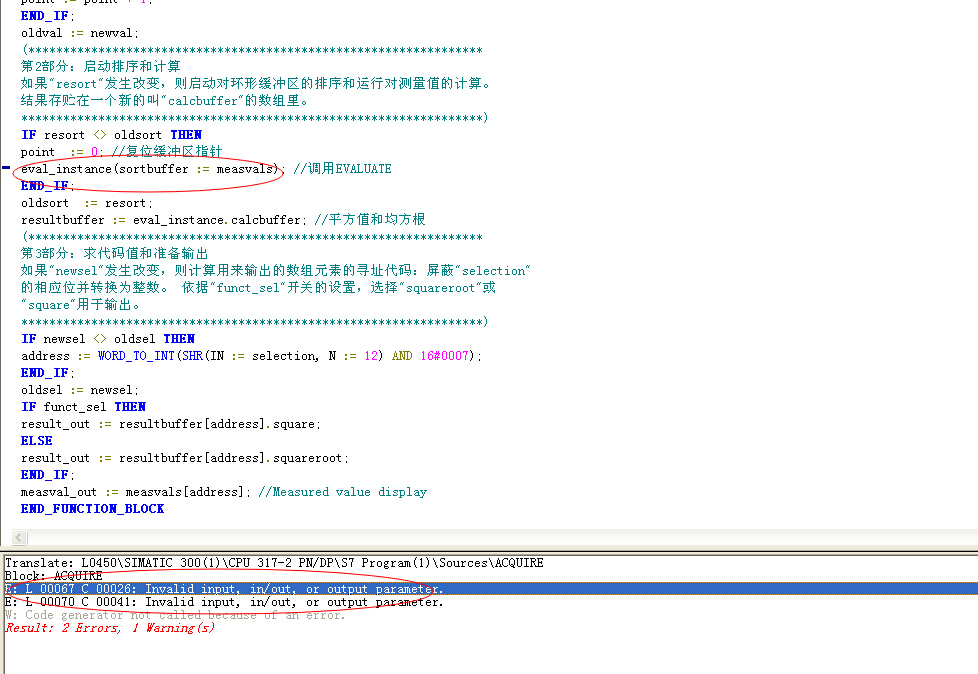

编译通过不了,不知道是哪里出错的
问题补充:

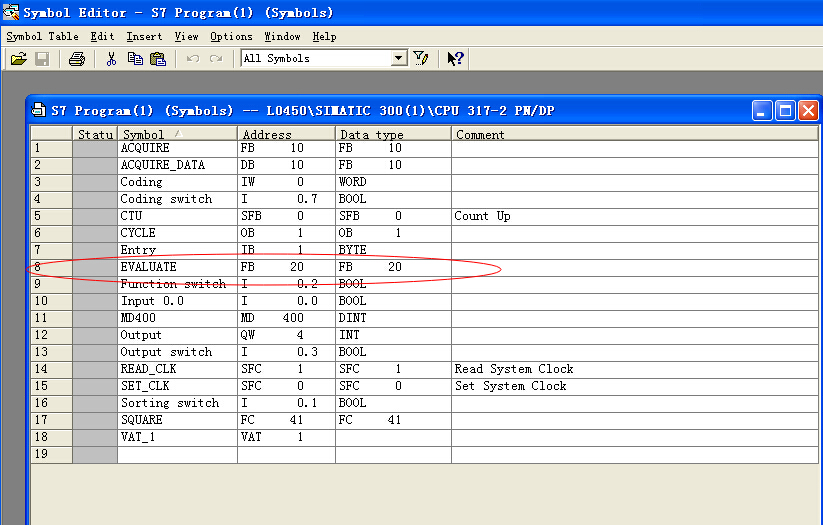

定义的多重背景fb(eval_instance)在符号表里面有EVALUATE的FB20
图片说明:
最佳答案
定义的多重背景fb(eval_instance)在符号表里面有EVALUATE?
问题也可能出在这个fb的调用接口参数是数组类型的参数上面。对于这种可变长度的输入参数,个人建议采用指针比较好点
提问者对于答案的评价:
谢谢
