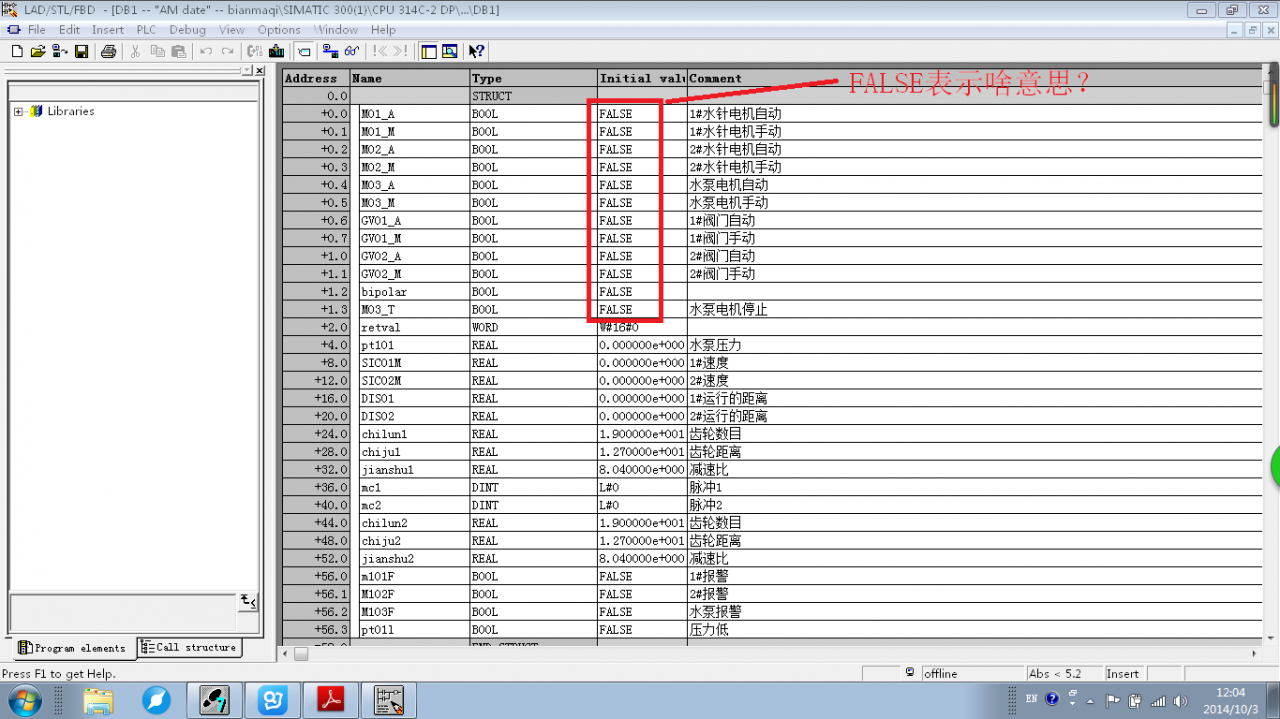

各位师傅：在以下图片中,一图：如何能判断出BIPOLAR端口是0或1；二图：在DB1中，红圈内“FALSE"表示啥意思。这2图是同一个300PLC程序的。
麻烦诸位了！！！
图片说明：
最佳答案
1、如何能判断出BIPOLAR端口是0或1？
这是由你（用户）来设置的。双极性设置为1，单级性设置为0：
BIPOLAR—极性设置：如果现场信号为+10V~-10V（有极*），则设置为1，如果现场信号为4MA~20MA（无极*）；则设置为0.。
2、红圈内“FALSE"表示啥意思？
典型的二进制逻辑值：“FALSE"（假）表示值为0，TRUE（真值）表示为1。
3、相关资料：
、FC105的使用：
htTP://wenku.baidu.com/link?url=u30R72mKrjy4GDOz6–EDK1fPcWsMTQuCANvG4sOA1EE5I1L-xyD4qxGyUFRWu71quJ9R_b2woygj5FLz12oDGVkqgYWOe8J6bpg3VYSj6S
、《S7-300PLC模拟量输入输出量程转换教程》下载：
http://a.gongkong.com/tech/clASs/file/1417.pdf
、《FC105,FC106使用与实例》下载：
http://download.gongkong.com/file/2005/12/17/FC105.doc
提问者对于答案的评价：
谢谢您，很详细，向您学习！！
专家置评
模拟量转换原理推荐参考手册：SIMATICS7-300S7-300模块数据
http://suppoRT.automation.siemens.com/CN/view/zh/8859629
