EM231压力变送器输入4-20HA电流压力范围（-0.1-1MP）
1。怎样显示负压？
2.怎样显示压力？
3.求梯形图说明
最佳答案
首先你的模拟量输入量程为4–20mA，而EM231的量程只有0–20mA档，参考下图拨码开关选择。
对应PLC里的值为0–32000，那么4—20mA对应的是6400—32000.
那么对应你的压力值就是，-0.1MPa到1MPa

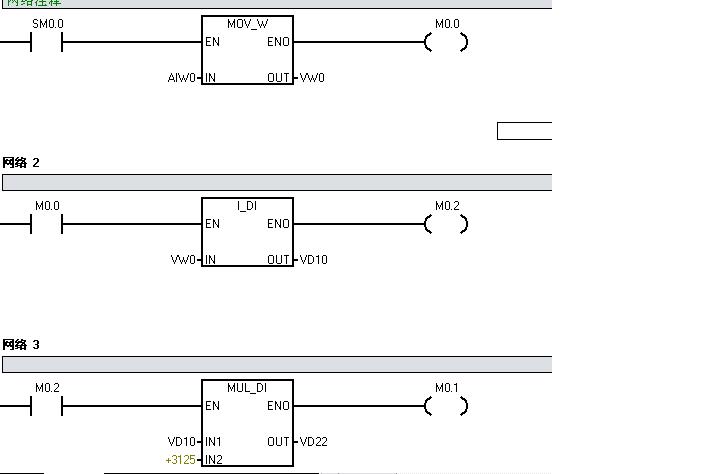

模拟量输入计算公式：20/32000=0.000625,对应的数字量没增加1，模拟量增加0.000625mA，如果你要是选用触摸屏显示，则需要输入的值为实数值，那么你就要将模拟量输入寄存器里的值（也就是AIW0里的值）乘以0.000625，当然不能直接相乘，首先你要将AIW0里的值利用MOV_W指令送入VW0里，然后再将VW0里的值进行转换，利用I_DI这个指令(将整数送入双整数里)，输送到VD10里，这是因为用浮点算法比较麻烦，所以建议将0.000625乘以100000，然后再进行计算，将我给你的程序示例里的3125改成625即可，最后在VD10里就能监控到你需要的模拟量输入值乘以100000的值，然后再转换成压力值就可以了，或者你也可以用F105进行转换会更方便一些，不过我没使用过。具体转换成压力值，你可以用1.1MPa/32000得到的数据替换625即可。
图片说明：
bd6f68f1bd79bd45a2ccdc0fCE86146a1e21e2338f882d6acde0f44fb7b27157
提问者对于答案的评价：
OK
专家置评
已阅，最佳答案正确。
