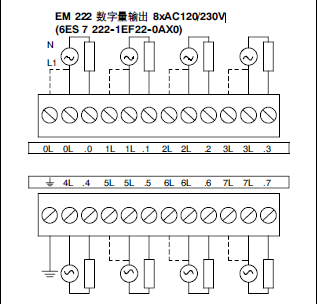

EM222数字量输出8xAC120/230V（6ES7222–1EF22–0XA0），用AC220V供电，请问虚线部分也要接上电吗，有什么作用。
图片说明：
94cf731cbd4d62e92f7a063984d6CE9e
最佳答案

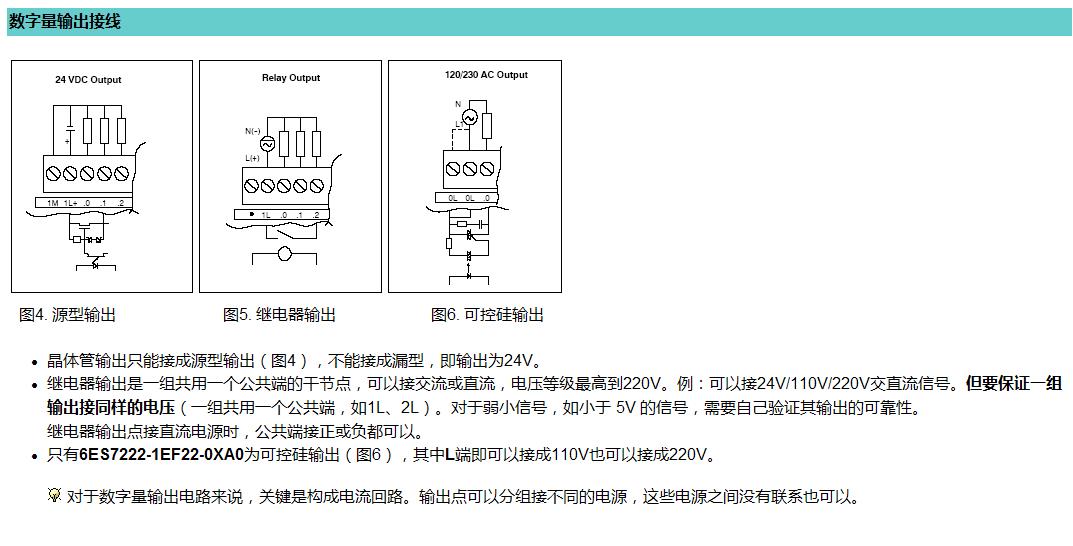

6ES7222-1EF22-0XA0为可控硅输出型的模块，其中端子0L与0L，1L与1L等在其内部是同一个点（参见西门子技术支持文档《Micro’nPowerS7-200LOGO!SITOP参考》V1.3版本中的图6），
虚线表示其内部是通的，即L1可以接两个0L中的任何一个。
图片说明：
0e8cd54fDA0388e108545fee9d70c6d6
提问者对于答案的评价：
很详细
