写了一段计数程序，用仿真软件S7-PLCSIM调试，

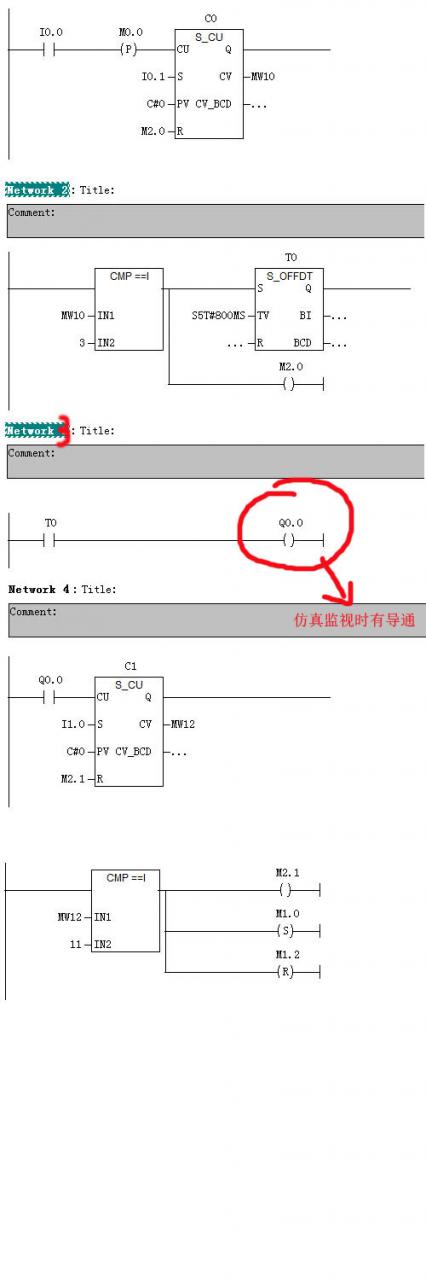

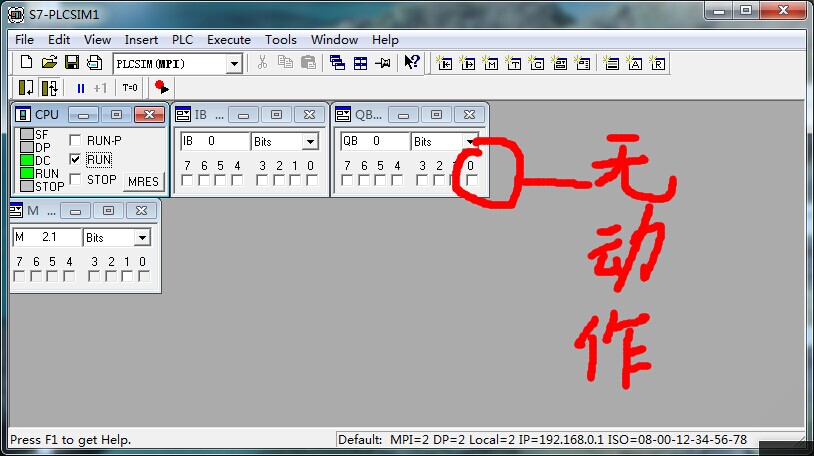

如图1，打开监视，程序中会有Q0.0的导通显示，但在图2中的仿真软件中Q0.0没有“√”，不知道下载到PLC中Q0.0会不会的导通？
请各位大师帮看一下，谢谢！
问题补充：
补充一下：仿真软件中将i0.0打勾，监视程序时图1中的Q0.0是导通的，只是在仿真软件中的Q0.0为何没有勾？？？
图片说明：
最佳答案
1、仿真时要将程序中I0.0置1，其后要将T0扫描为1，Q0.0才可导通。
2、如何仿真，见：
《S7-PLCSIM使用入门》：下载
htTP://www.ad.siemens.com.cn/download/docMessage.ASpx?ID=2760&loginID=&srno=&sendtime=f
3、问题补充：
Q0.0为何没有勾？
监视程序时图1中的Q0.0是导通的。看看程序中是否有双线圈输出问题，即在程序中有两处或多处对Q0.0输出的地方，检查程序。
可以应用变量表来进行监视。见：
符号表是全局变量的符号名如何使用断点功能调试STEP7程序？
http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&objId=24537446&ehbid=13336639&load=treecontent&lang=zh&siteid=cseus&aktprim=0&objaction=csview&extranet=standard&viewreg=CN
《利用STEP7的Debug功能对复杂程序进行调试》请连接：
http://bbs.gongkong.com/Details/201003/2010/uploads/allimg/030113390500002-1.shtml
有关强制问题见《使用变量监控表进行调试》下载：
http://space.cechina.cn/infosharedownload.aspx?id=181
提问者对于答案的评价：
是双线圈问题，谢谢你的解答！
