程序顺序按图一二三排列，有两个地方没看明白，我用红色画出来了，大家帮忙看一眼，是什么意思啊？
图片说明：
509b64642bd9deb167198cfb97b25aa5
最佳答案

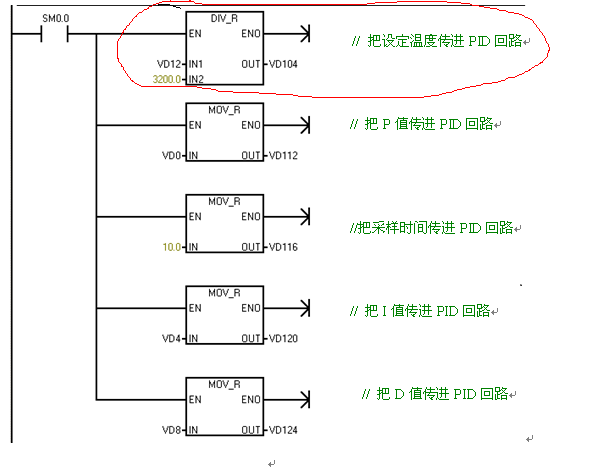

图二:就是执行一次除法的指令，VD12/3200,然后输出VD104;温度的设定值，单极性模拟量输入/输出信号的数值范围是0–32000；温度模拟量输入模块（EM231TC、EM231RTD）也按照上述规律寻址，但是所读取的数据是温度测量值的10倍（摄氏或华氏温度）。如520相当于52.0度。
所以设定值100/3200，可能取的是百分比，再与实际的温度值的百分比进行比较。

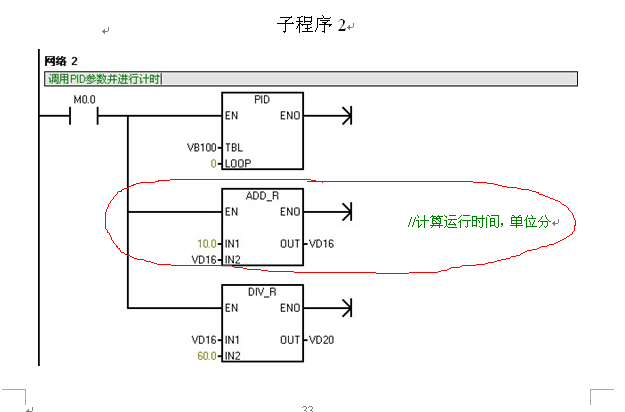

图三：就是一个累加的程序VD16+10=VD16，这里要检查下M0.0是不是没10秒被触发一次就可以了，下面的VD16/60=VD20不就是得到分钟的程序吗？
《Micro’nPowerS7-200LOGO!SITOP参考》V1.1版本：htTP://www.ad.siemens.com.cn/download/docMessage.ASpx?ID=1348&loginID=&srno=&sendtime=
中的EM231TC里有提到，不妨看看。
希望对你理解程序有帮助。
提问者对于答案的评价：
对的
专家置评
已阅，最佳答案正确。
