就一个从站，用的是DP通讯，地址是对的。就是通讯不上，请大家帮看看

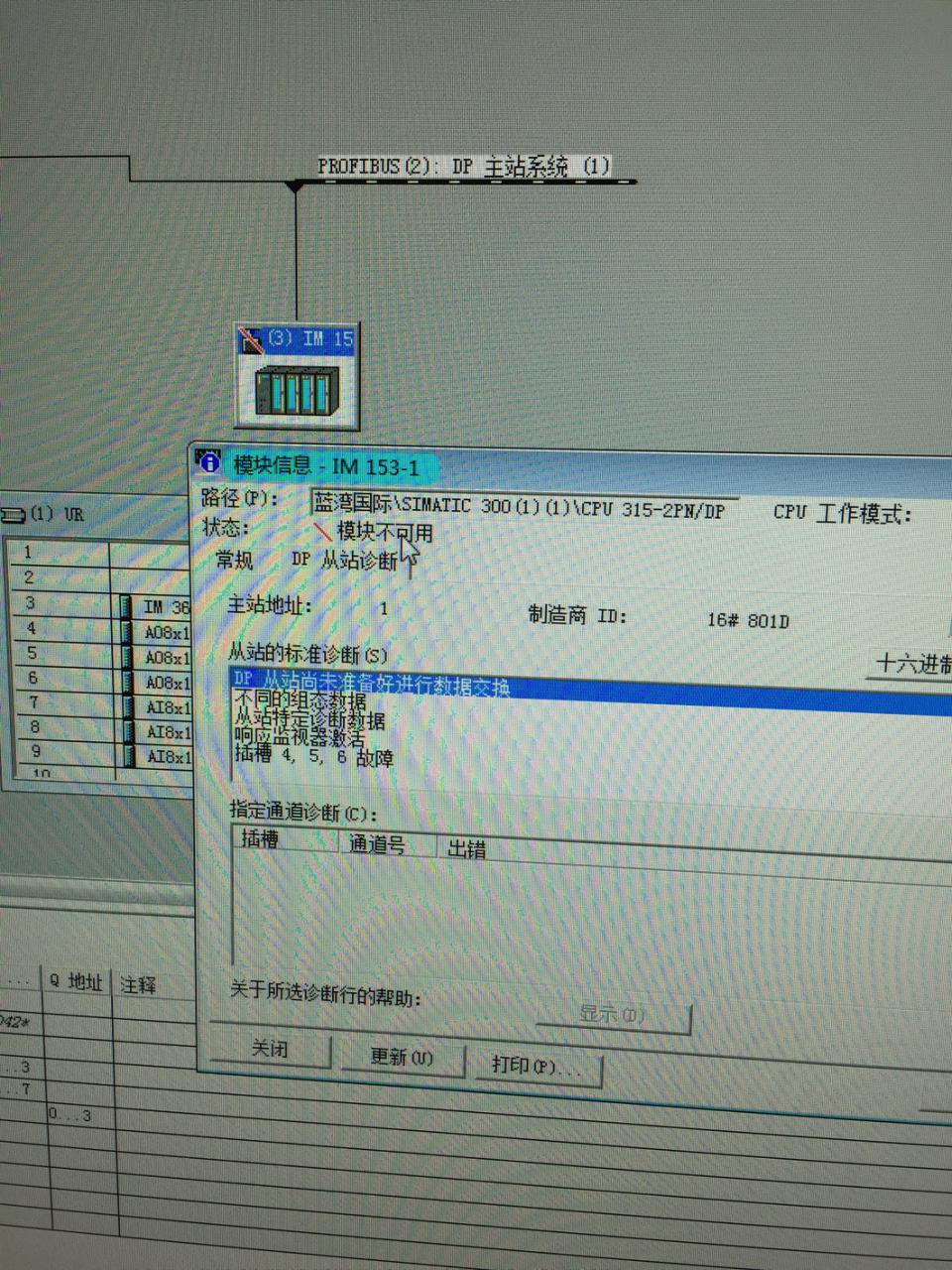

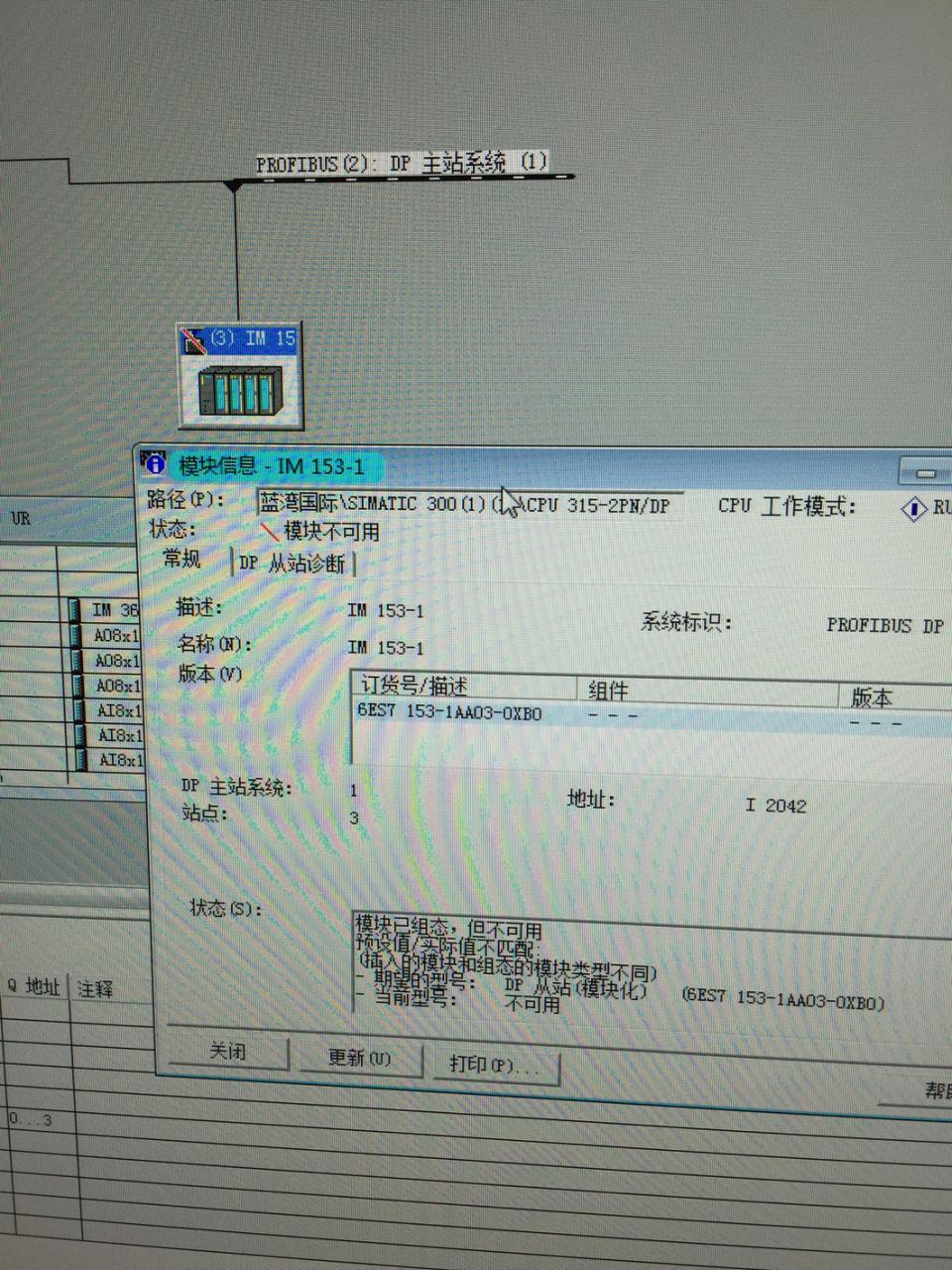

如图
问题补充：

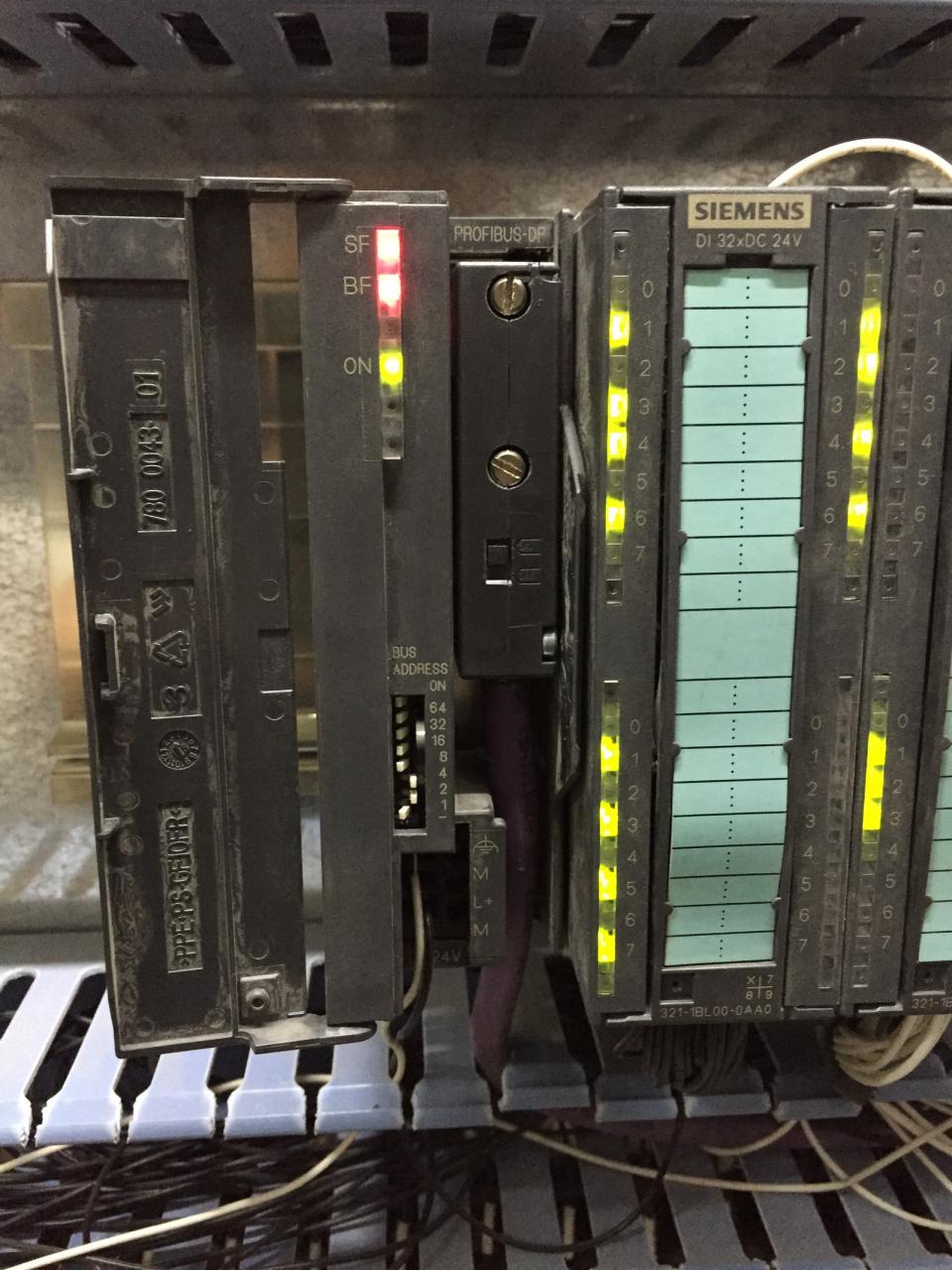

DP头两根线，红接红，绿接绿。
站地址设置的3，拨码开关1、2都拨向右边
图片说明：
be0befb358d283be35297b9a6dca9cc9
6f53b5e75d28893CE56098f395fd0900
最佳答案
1、是不是DP线接的不对，IM153模块处的DP线好像进线位置不对。
2、是不是DP的插头不好，我遇到好几次山寨的DP头，造成通讯不上，换上就好了。
3、可以用万用表量一下DP头3、8脚电阻，大概在110欧左右。

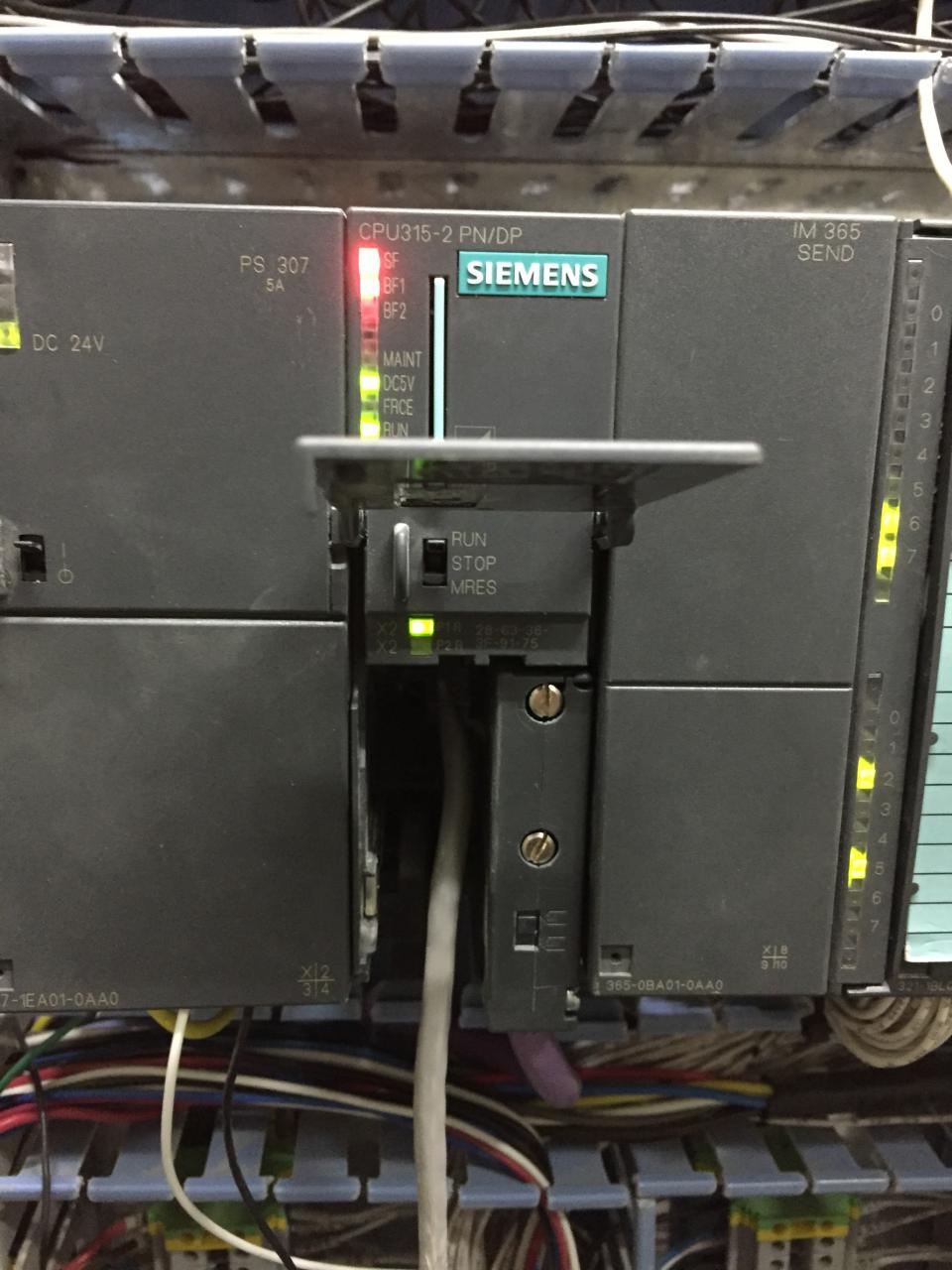

4、还有一点，你在组态时，CPU一般默认的是MPI接口，需要更改为DP口。
提问者对于答案的评价：
谢谢，设置都对了，但就是通讯不了，已经让经销商派工程师现场解决了
