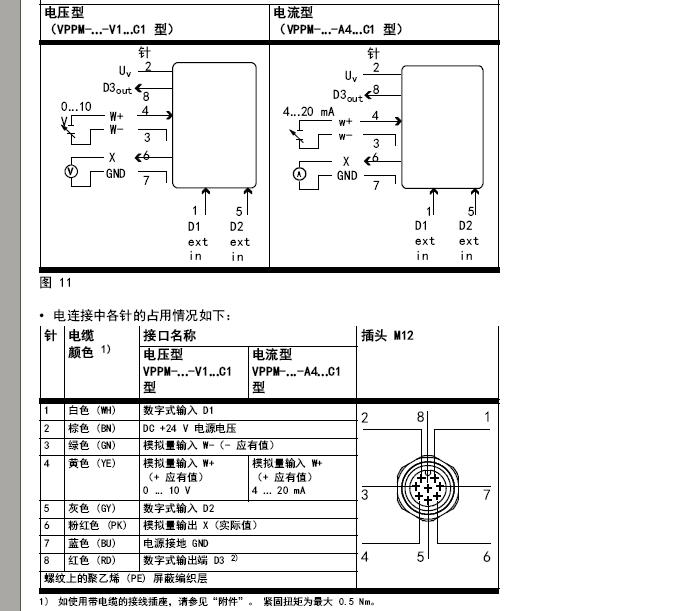

见附件，费事拖的比例阀6,7端子是模拟量输出反馈，3,4端子是模拟量输入；接到1214CPU和SM1232模拟量输出模块上：

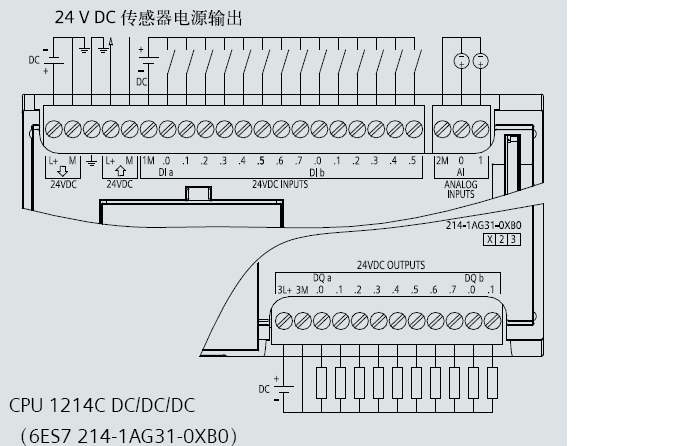

1.先说6,7端子；6是模拟量输出，接到CPU1214的2M旁边的0端子，7接到2M端子，这样接是否正确？？此外2M是否还需要并联一根线去24V的GND??
2.再说3,4端子，4接到SM1232的AQ0，3接到SM1232的0M，此时0M是否也要并联一根线去24V的GND？？
阀门的输出输入电压等级都是10V的，如果并联，别把24V引入烧阀门了。。。。。
问题补充：
忘了图片呵
图片说明：
2f3fffdd8a0BFa91d893ca37e4afd305
最佳答案
比例阀只需要现场的反馈即可
根据程序计算开还是关
所需要信号一个模拟量输入一个DI或者两个二个DO
上位机设定A开度值比较比例阀的反馈值B
A大于B那么DO1开
小于DO1关闭DO2开
再有等于在一定范围值不变
根据你的图3如果两个DI1.5是正反转那么这两个需要接
3.4是模拟量给定设定阀门开度的这点看你的阀不是比例阀是模拟阀34接电流给定
6.7是阀门开度的反馈值
模拟量全部GND公负都引自PLC的24V即可
提问者对于答案的评价：
也许你说的对
