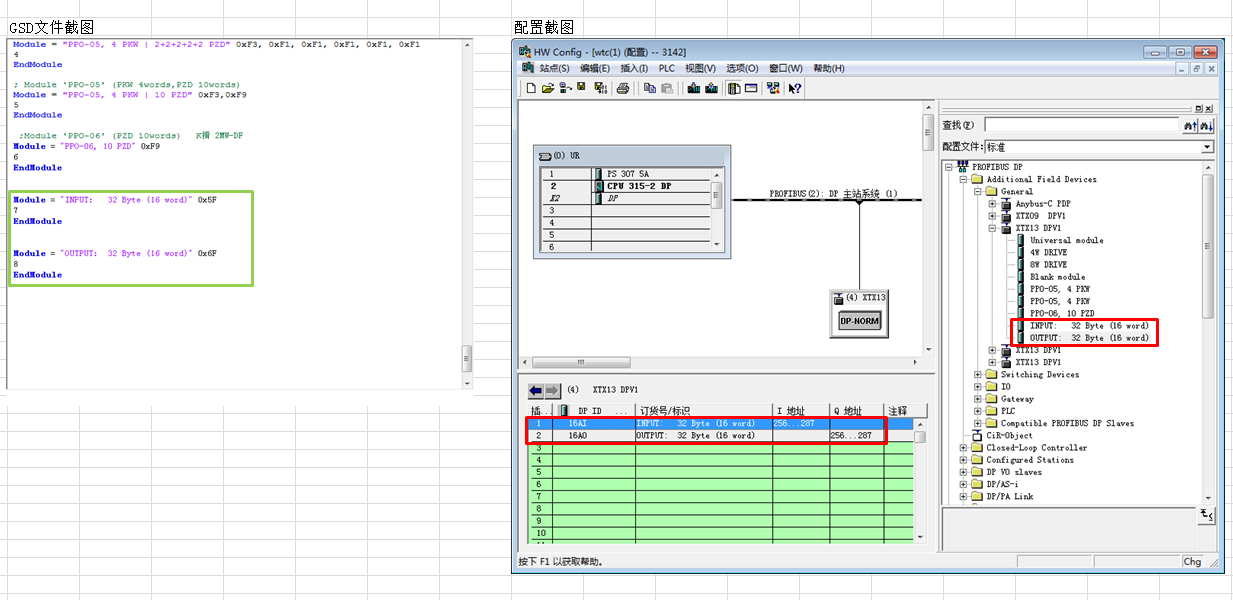

见图一为原始配置：输入输出各为16个字
GSD文件中：第7个单元，输入为0X5F,十进制为95；第8个单元，输出为0X6F,十进制为111，相差16。
配置文件中：挂上GSD文件，插入INPUT和OUTPUT。DPID中为16AI,16AO。I地址为256~287，Q地址为256~287。

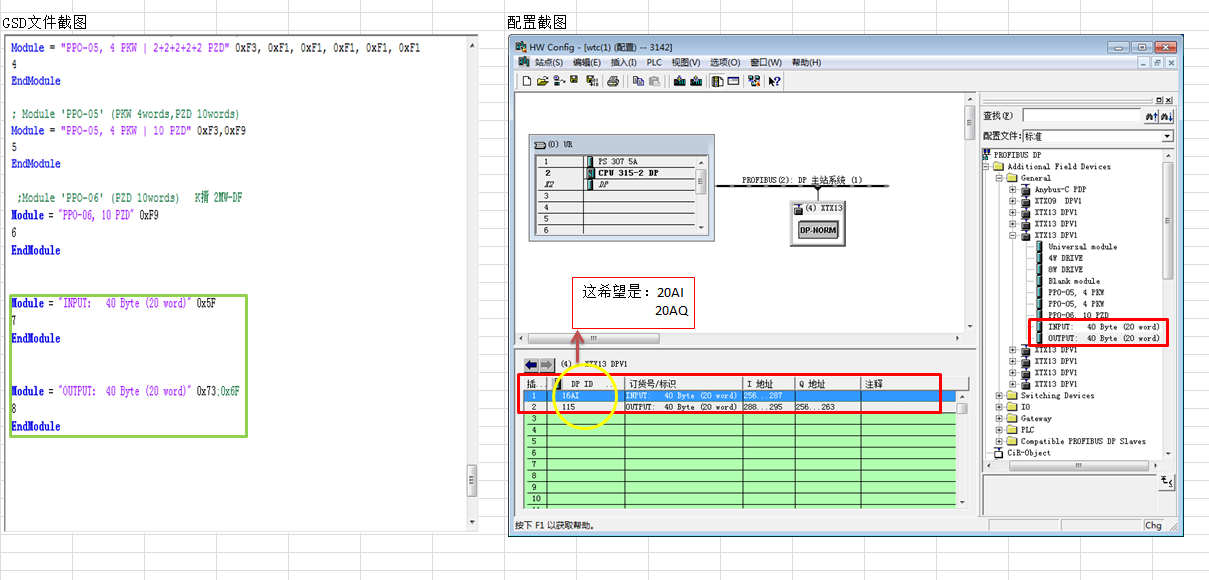

图二：目的：使DPID为20AI，20AO。I地址为256~295，Q地址为256~295.
但修改后结果却不是。
其它：使用CPU315-2DP，软件是STep7V5.5
请问：如何能够修改GSD文件中7module和8module，是输入输出为20个字？
问题补充：
是用profibusGSD-Editor打开的
图片说明：
e406af53187a7dbdd142dfb645a153a5 1a71a493b8fd520c77c3cd52a3160FC8
最佳答案
不可以，模块一次刷新只能这么多，你可以分两次传输，然后接收方再把接收到的数据分开。
提问者对于答案的评价：
谢谢
专家置评
正常情况下，这里是“文本”，应该是按照你输入的“文本”进行显示的。建议把你的GSD文件发给热线看看。
