各位高手，我手中有一个这样的四线制风扇，为ebmpapST的，型号为4414FN-183,官网没有查到该型号，想问一下它的接法？见图片1
1、SpeedsettingPWM，这个接到S7200是如何连接？
2、FullSpeed，图上显示连接RED和Yellow线？GND线不接？
3、SpeedSetting1-10V，这个只需要连接yellow和blue线吗

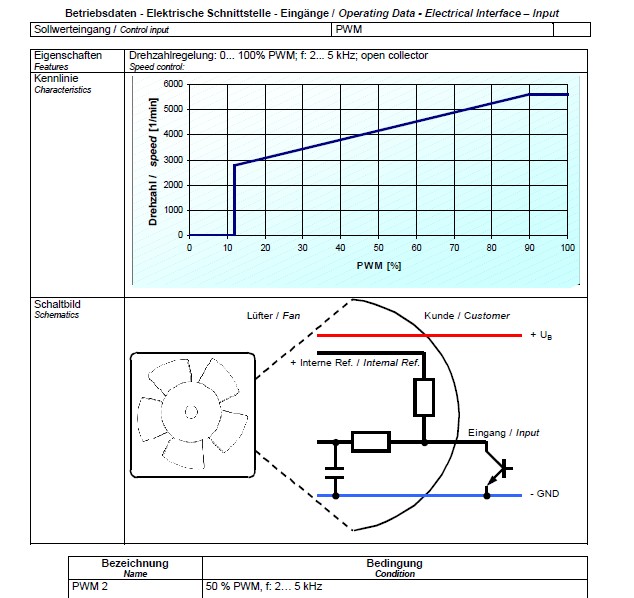

图片2是这个风扇的电路图，是按照图片2的接法吗？该怎么接入s7200
图片说明：
1524f95d5dd49CE0c28f57cbafbff20c
最佳答案
红的电源+，黄的和蓝的0~10V线型给定或者PWM控制，白的是电机反馈线，每一圈多少个脉冲。S7-200输出OUTPUT给定黄的，蓝的接0V。白的输入PLCINPUT。
提问者对于答案的评价：
给风扇额定电压24V，用开关电源控制0-10V给黄的，为什么风扇转速还是不变？
另外，我用PLC输出PWM波形控制，这个是可以改变速度的，试了一下需要PWM低于10V才行，但是为什么PWM波形的电压要低于10V？
专家置评
已阅，最佳答案正确。
