CPU226接两个EM223扩展模块，扩展模块要接共阴数码管，扩展模块的M、L+、1L分别接什么？接多大的电压？是和cpu直接接还是另外接电压？

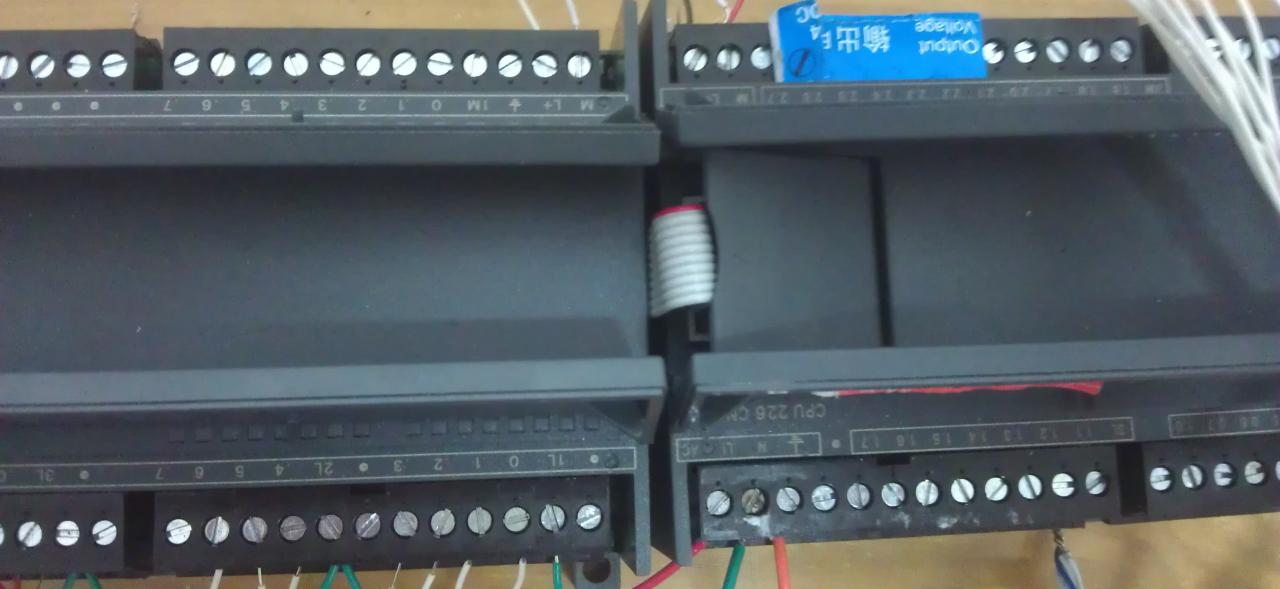

图片说明：
最佳答案
你这个数码管的工作电压是多少？扩展模块的L+和M实际上可以按你的数码管所需要的电源连接。把需要与数码管连接的输出字节区域的L+和M都连接到一个外部电源中。不要与cpu同一电源连接，因为当外部出现短路性故障时不会影响cpu的正常工作。
提问者对于答案的评价：
谢谢啦….问题解决了…..
最佳答案作者回复:
你需要下载一份Micro’nPower–西门子S7—200LOGOSITOP文档，里面几乎囊括了200的所有信息。
