第三方伺服与西门子PLC脉冲信号输出

见附录，第三方伺服要求是集电极开路输出；
想问：这个第三方伺服到底是源型还是漏型，它的8端子接到Q0.0点，12接到Q0.1端子上，西门子模块的L+接24V+还是M端接24V+？

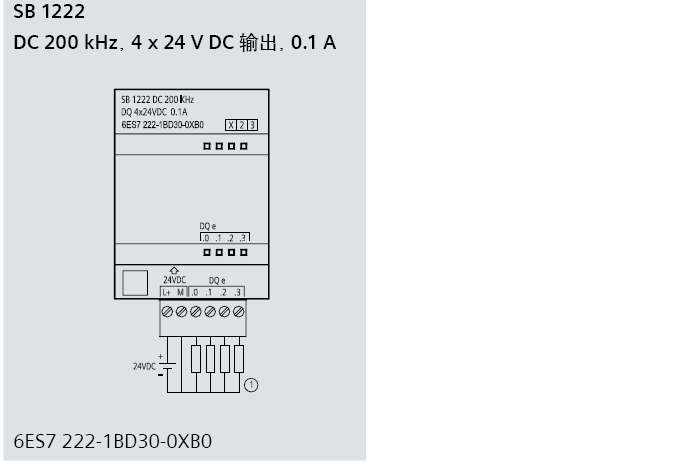

图片说明：

4ee9b5ccb4CE0b51971b52e31a3d1f74 第三方伺服与西门子PLC脉冲信号输出

最佳答案

伺服驱动器为是漏型输入。
7和11接PLC的输出，8和12直接接24V的M
L+是24V电源，M是地。

注意：PLC的输出需要串入个2.2K的限流电阻，否则有可能烧坏驱动器

提问者对于答案的评价：
我试一下
