这是PLC与电磁阀和伺服驱动器的接线图，我想知道现实中如何接线，希望可以说的详细些
图片说明：
83c26ccdb1b40d105ca37BF87b2928a5
最佳答案

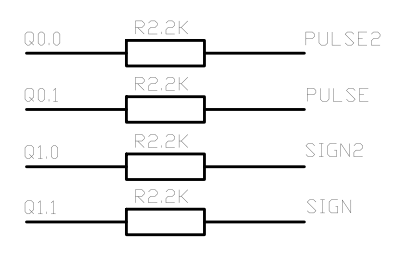

“图2中，是采用24V连接到伺服驱动器的连接端子方式（如果允许用5V就不需要这样的限流电阻）。”
纯属误导，我还从未见到伺服驱动器要用到5V的电压。
1，接电磁阀只要是24V的线圈，可以直接接PLC的输出端，0V公共。
2，你的伺服接收脉冲是0V的，所以要接限流电阻，你用的伺服应该是日系的。日系的不管输入还是输出都是0V的低电平电压。伺服接线可以以依照伺服驱动器手册接线，那手册讲解的很详细，不单要接线还要设置好伺服的参数。
提问者对于答案的评价：
谢谢
专家置评
已阅，最佳答案正确。
