情况是这样子的现在通讯网线计算机已经和CPU建立了联接。可以下载和监视PLC程序。现在的情况时wincc与PLC通讯始终联接不上应该是相关的设置有问题麻烦有经验的帮忙分析一下。我目前做了以下工作WINCC上添加了S7驱动程序并建立了TCP/IP联接。在里面建了两个M变量来测试是否能和PLC通讯成功。WINCC参数设置下面有三张图各位帮忙看看谢谢
图片说明：
43340c9895FC2a38fd8cbf56c4ccb077
最佳答案
网卡配置好像有点问题，你参考一下zhangli0的说法。

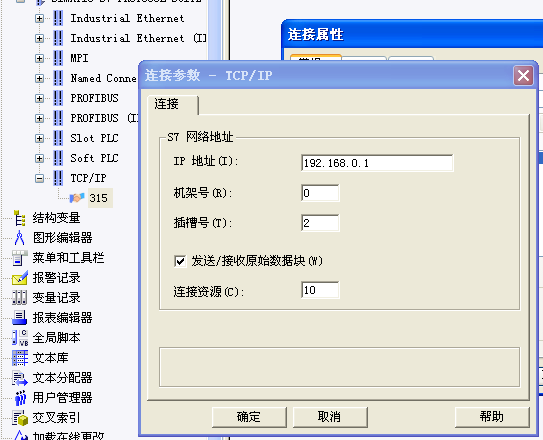

另外，需要注意的是“Wincc配置1”那张图你勾选了"发送/接收原始数据块"，这个是需要配合PLC程序才能通讯的。如果你不知道怎么用，一定要取消这个勾选，否则你通讯不上的。
提问者对于答案的评价：
非常感谢
专家置评
已阅，最佳答案正确。
