我们学校的PLC是这样的，该如何组态？看下上传的图片,实际硬件图。电源是PS40710A订货号407-0KA02-0AA0
CPU是CPU412-5HPN/DP(冗余CPU).还有通过dp接了个ET200M.型号IM153-2(冗余I/O),……如何组态?是不是像400的PLC那样组态。谢谢你们了
2.还有就是今天ET200M上的IM153-2的ＳＦ灯常亮（红色），是怎么回事？DP总线拔了，重新上电后，ＳＦ灯还是常亮。怎么回事？？？

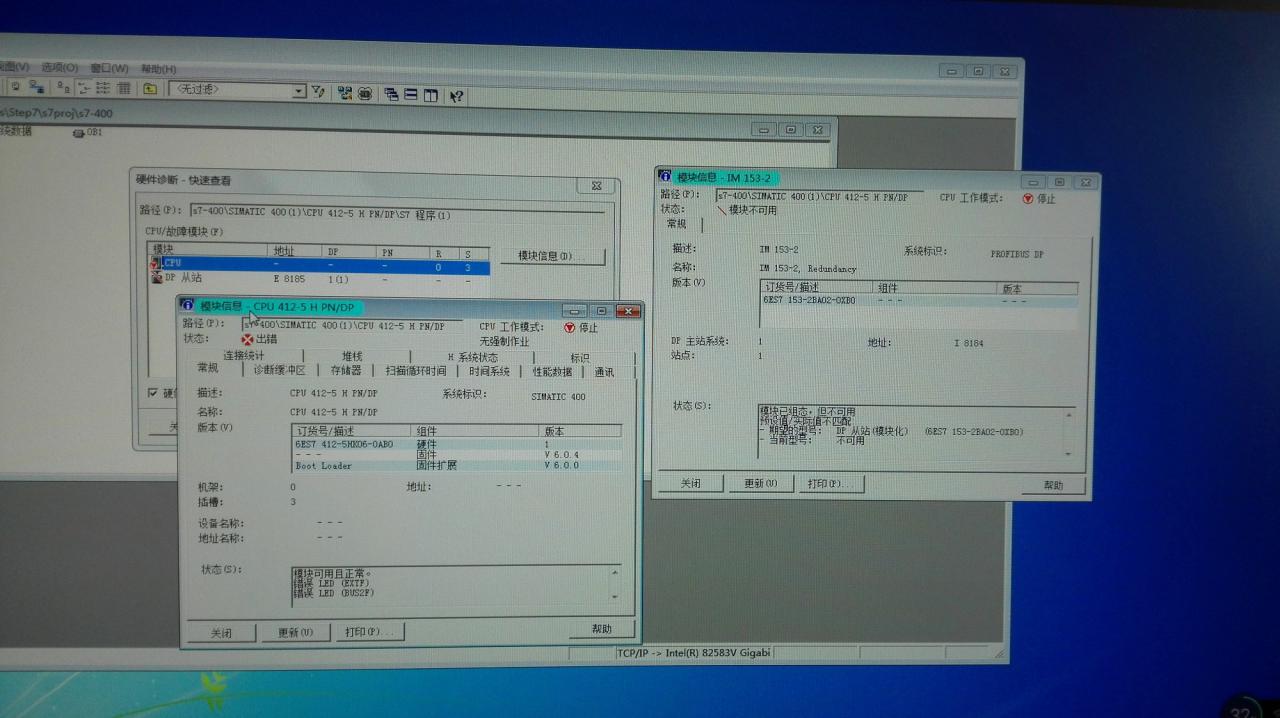

硬件诊断图如图2.
大神们，谢谢你们的耐心解答哦，，，
图片说明：
bFCb4bf50466f91a9fb6a51b6de368a4
最佳答案
1、PLC是这样的，该如何组态？
主站组态电源PS40710A订货号407-0KA02-0AA0；CPU412-5HPN/DP；CP443-1.
从站是dp网上组态ET200M.，型号IM153-2，可以按冗余组态，然后插入DI/DO,AI/AO模块
2、ET200M上的IM153-2的ＳＦ灯常亮（红色），诊断信息显示你的组态型号与实际的不相符，或组态的IM153是错误的。
提问者对于答案的评价：
谢谢你们了。@weiyt能不能给个联系方式。详细问下
最佳答案作者回复:
群号：339628103
