s7-200问题,求解

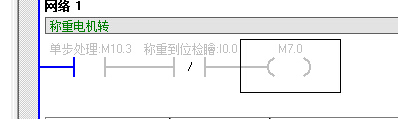

如图中程序段,M10.3、M10.4为按键的来的标志,M10.3导通调用M10.7输出的子程序,为啥运行时已经推出了子程序,M10.7还是通的?

问题补充:
手滑打错了,是M7.0状态为啥不对

图片说明:

6e3cd8644d8BFe5c79193296b6039652s7-200问题,求解 36ae7119930bf7294826039d5be2FC8es7-200问题,求解 25b036eCEfa8a9f0d7c2673675b5fc96s7-200问题,求解

最佳答案

1、M10.3不能作为按钮使用,因为你的图三中已经有线圈占用

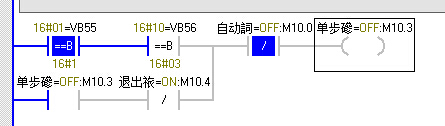

2、图三中VB55,VB56条件成立的话,那M10.3就有动作,M7.0也就有动作
你修改一下M10.3,这个按键,就可以了。
希望我的回答能给你带来帮助,祝君好运

提问者对于答案的评价:
VB55-56实际是串口屏按键发过来的数据。我后来把子程序外边的条件m10.3去掉之后没事了。是不是说子程序调用退出之后器里面的某些状态未一直会保持

专家置评

已阅,最佳答案正确。
