CPU224本身带有14路输入(I0.0~I1.5)。10路输出(Q0.0~Q1.1)，然后我接一个EM2238IN/8OUT的模块，请问EM223模块的第一路输入在程序里是I1.6还是I2.0啊？EM223模块第一路输出是Q1.2还是Q2.0？
最佳答案
1、请问EM223模块的第一路输入在程序里是I1.6还是I2.0啊？EM223模块第一路输出是Q1.2还是Q2.0？
是I2.0与Q2.0。
2、S7-200CPU的集成I/O和扩展I/O寻址：
S7-200扩展模块上的I/O地址按照离CPU的距离递增排列。离CPU越近，地址号越小。
在模块之间，数字量信号的地址总是以8位（1个字节）为单位递增。如果CPU上的物理输入点没有完全占据一个字节，其中剩余未用的位也不能分配给后续模块的同类信号。

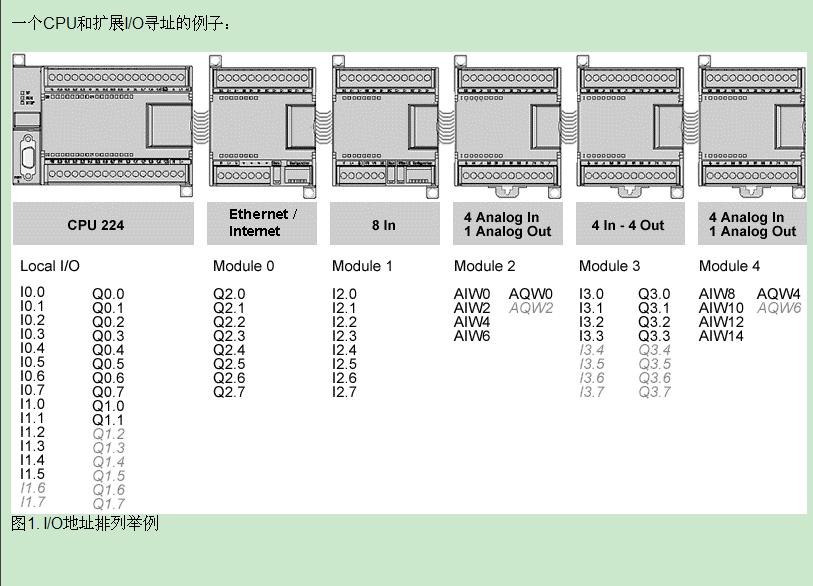

3、I/O寻址的例子，见上传的图片。图片中虚印的地址表示不存在。该例正适合楼主的问题。
图片说明：
162eedbc9a4aef51f59f72d7dCE13027
提问者对于答案的评价：
谢谢。各位大神的回复都很准确，但是只能选一个。再次感谢回复的各位。
专家置评
已阅，最佳答案正确。
