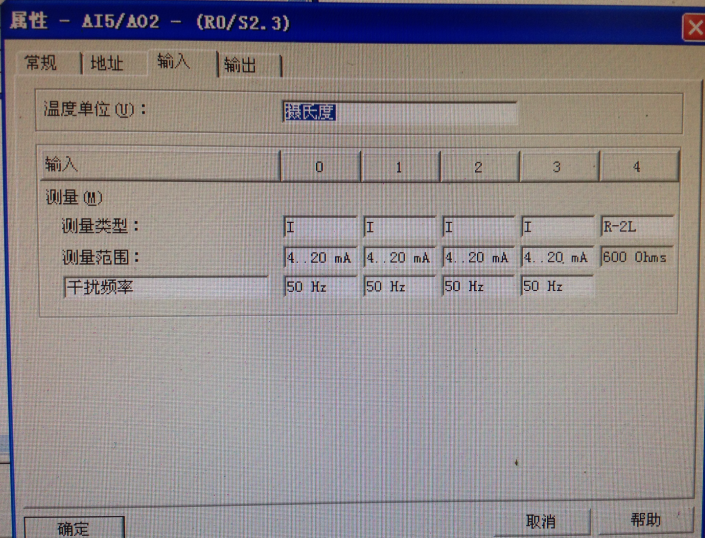

大家好，我用PLC300本体的模拟量输入口，共有4个，想要分别接一个4线制的红外温度传感器来测量室温，信号是4~20mA的电流，硬件组态如图所示。运行后发现AI0，AI2，AI4的示数是负数，数值大约为-3300左右；AI1的数值是正数，数值大约为3000左右，转换为温度后约为30摄氏度，大致正常。为什么会出现这种情况？会是本体的模拟量模块坏了吗？
图片说明：
最佳答案
共模电压造成的，你把电流信号的负端和模块电源的m短接构成等电位。
提问者对于答案的评价：
非常谢谢，问题解决了。但是我想问一下，为什么有一个AI口不接M端也可以正常工作呢？
最佳答案作者回复:
共模电压小，就正常，否则就不正常了。整个问题在论坛上面有讨论的。
