1、MPI电缆为订货号为：6ES7972-0CB00XA0，应该可以用于下载200PLC程序；
2、PC/PG设置为PCAdapter（MPI），波特率设置也没问题；
3、STep7-micro/win通信中本地地址为0，远程为2，应该也没问题；
4、硬件连接（MPI电缆USB端接电脑USB接口，另一端接cpu224xp上的任意一个Port0或Port1）通电后，MPI电缆上没有指示灯闪亮，换一个端口也不行？？？
5,、MPI电缆应该是有PLC端供电的，上边没有指示灯闪亮是否说明plc的端口坏了（plc的供电是没有问题的，也无报警）有什么其他检测或下载方法
最佳答案
1.订货号6ES7972-0CB20-0XA0（USB接口），这个编程线缆可以给S7-200/300/400的PLC上载和下载程序调试，可以应对西门子S7系列的PLC。
2.PG/PC接口选择PCAdapter(PPI)，设置为PCAdapter（MPI）的话，如果你PLC是默认设置是不能用的，MPI的波特率最小19.2K。
3.我在你另一个相同问题里阐述说明了，楼主请你看一下，你除了安装了STEP7MicroWIN外，是不是还安装了STEP75.5或winccflexible2008SP4，如果还安装有STEP75.5或WinCCflexible2008，就应该不是编程线缆和PLC端口问题，是PCAdapterUSB驱动程序事情。
4.关于Port0或Port1端口好坏的检测还真没有太好的方法，我个人建议你用工控机带的232的COM口，用一个232转485的转换器，找个D型9针公插头，3接正，8接负，自己焊就行。这样做一条编程线缆试一试。
方法请参考一下我以前的回答链接：
《用USB转串口线无法连接PLC》
http://www.ad.siemens.com.cn/service/answer/solution.ASpx?Q_ID=90542&cid=1028
5.今天我专门做了一个测试，在电脑上用安装了STEP75.5SP2的软件，MicroWIN用编程线缆和S7-200PLC进行通信，就是不成功。

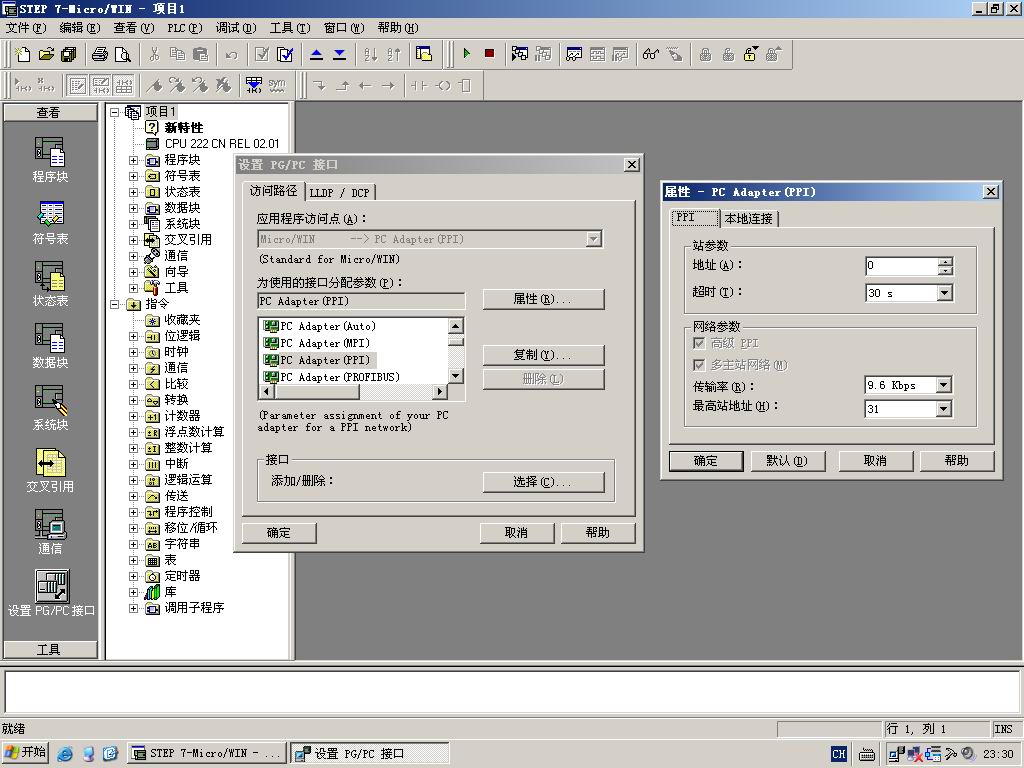

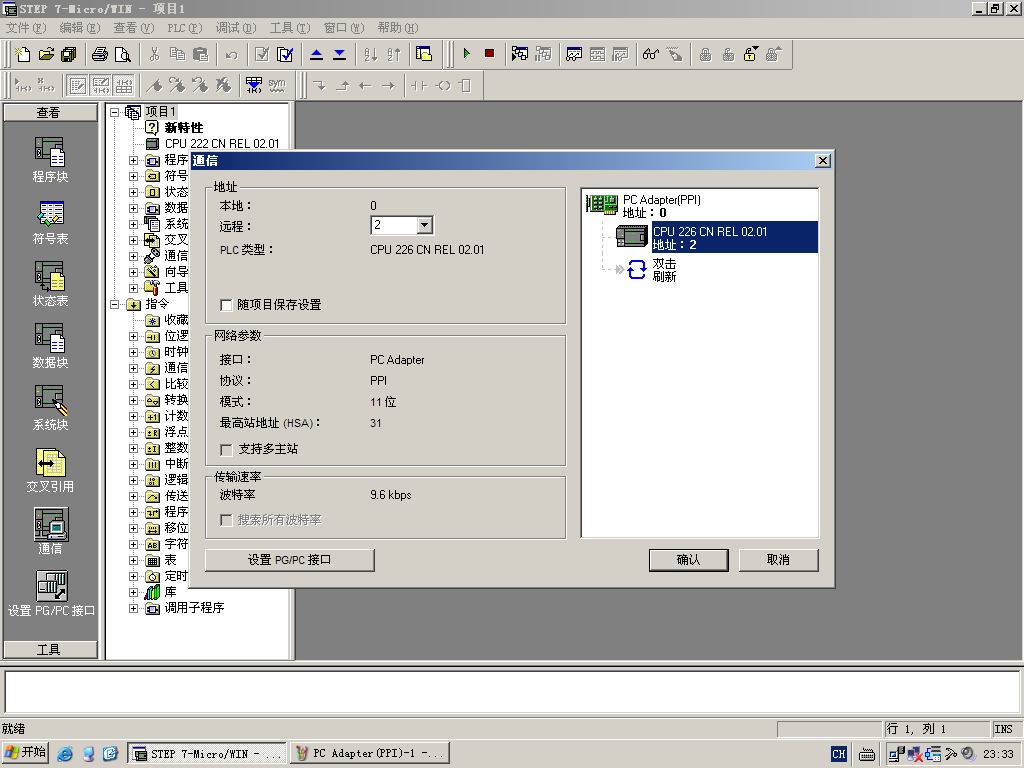

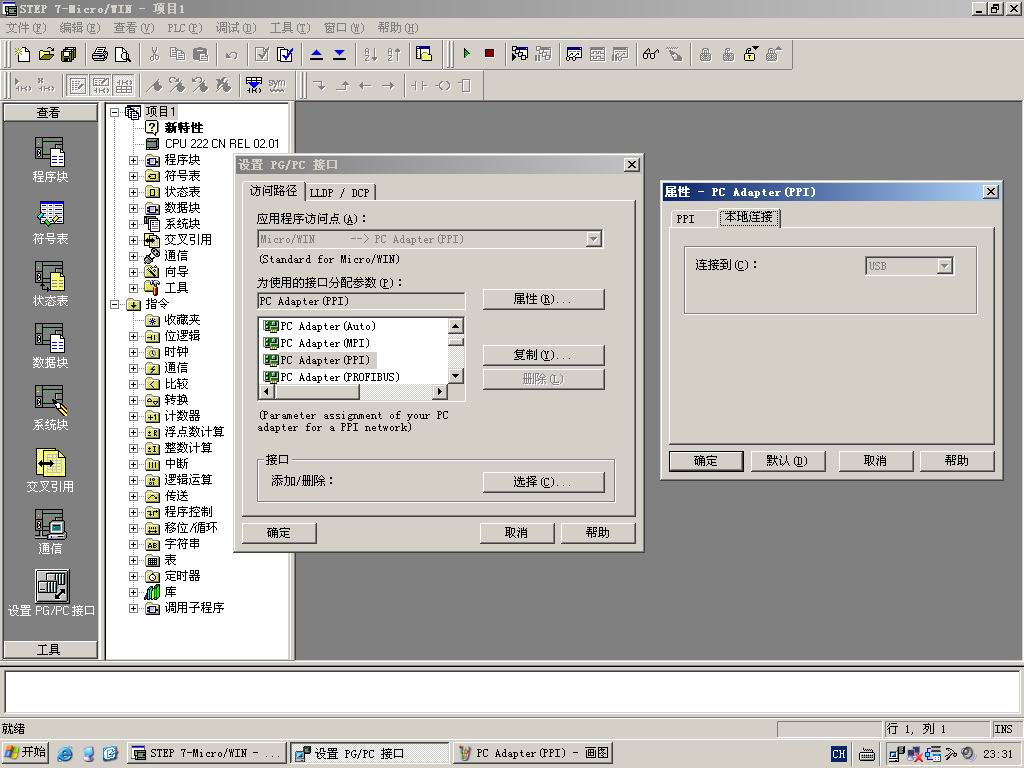

而用笔记本上的STEP75.4SP5，相同的硬件设备，MicroWIN用编程线缆和S7-200PLC进行通信就很顺利，抓了几张图请参考。
图片说明：
