AI模块6ES7331-7KF02-0AB0模块，接入PT100热电阻信号，跳线在A位置，PT100的阻值115欧姆，温度应为30摄氏度，但PLC的PIW信号为640，显示的温度却为64摄氏度，换了块AI，同样的电阻接入PIW信号却显示890显示90摄氏度的温度，很奇怪，我又把同样的PT100接入另一个PLC站，温度显示30度正常，请问是模块硬件的问题还是软件的问题？软件中我调用的FC105范围设置为0—-27648？这样有问题吗？
最佳答案
1.先感谢左传前辈，平时在现场做维护工作比较多，那篇《热电阻测量温度与实际不符》都是根据实际工作中经验总结写的，楼主可以仔细阅读一下，希望对你有所帮助。
2.比较专业的资料，还是请楼主一下，《SM331;AI?8×12位入门指南》其中第2部分就是电压和PT100，请认真细心学习，对其系统组态、调试就会有个全面的了解。
SM331AI8x12位入门指南第2部分链接：
htTP://wenku.baidu.com/view/044f1a49f7ec4afe04a1df94.html

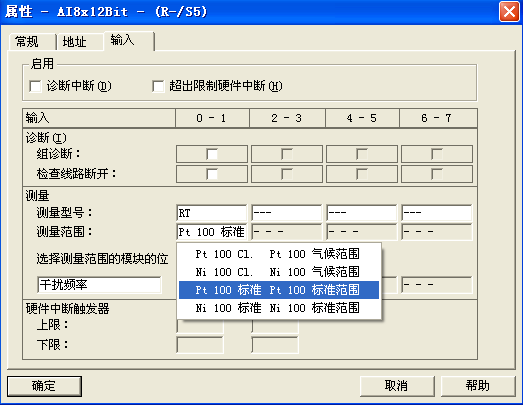

量程卡请仔细核对入门指南第23页所讲内容，PT100接线见上传图片，或参考入门指南第30、31、32、33页所讲内容，硬件组态使用STandardrange(标准型)，见上传图片，或参考入门指南第52页所讲内容。PT100接线方式对模拟值显示有非常大的影响，相关内容请参考入门指南第75、76页所讲内容。
3.PT100组态采用标准型时,程序直接读PIW数值后，先转转化为双整型，然后转化为实型，最后除以10.0即为实际温度值(气候型热电阻就除以100.0)
我以前也采用类似FC105的方式读取温度值，下限0、上限2764.8、设为单极性，虽不是直接使用用，但是根据OUT=[((FLOAT(IN)-K1)/(K2-1))*(HI_LIM-O_LIM)]+LO_LIM公式来编写的，作用是一样的。后来咨询西门子技术支持，说是“热电阻测量时，模板输入地址读上来的数值测量范围对应的不再是0到27648（具体数值没讲），用FC105转换出来的温度和实际温度会不一样”，我们就听西门子专家的话吧。
楼主如果手头还有实物，可测试一下二种方法的区别，个人理解误差不是特别的明显，因为以前实际使用中（温度范围0-100）未察觉出来。
4.通常判断热电阻的好坏，可以用精度高的万用表测试阻值来判断，然后对照《Pt100热电阻分度表》查看对应的温度。简单方法用手握住热电阻，测量阻值有变化，并在112欧姆左右视为正常。
5，如果上述内容还是无法找到问题所在，可拨打西门子技术支持4008104288，请热线工程师和你通话沟通，指导查找问题所在。
图片说明：
提问者对于答案的评价：
ok
