定位模块EM253走差分,与三菱伺服mr-j3连接,伺服控制端子(dicom/docom)接线电源为dc24v,
em253模块dis端子与伺服son连接,我想知道em253模块端子t1如何接线
(本人现在接的是:端子t1与+5V端子短接)–感觉好象不大对,因为伺服son端子是dc24v的…求帮助
图片说明：
1b783c22DA557fe63b652d4d269781d49b2fbdd9be1651e6971ba01faeabef57
最佳答案

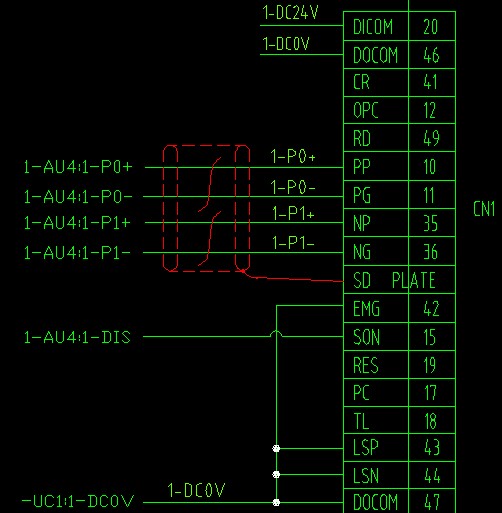

请参考附件图片，就是EM253内部输入输出接线图
在s7200系统手册里面提到T1是与+5V,PO,P1，DIS一起使用。
如果您用差分输入不需要接T把
提问者对于答案的评价：
我不知道这个算不算最佳答案…
我还没试…
