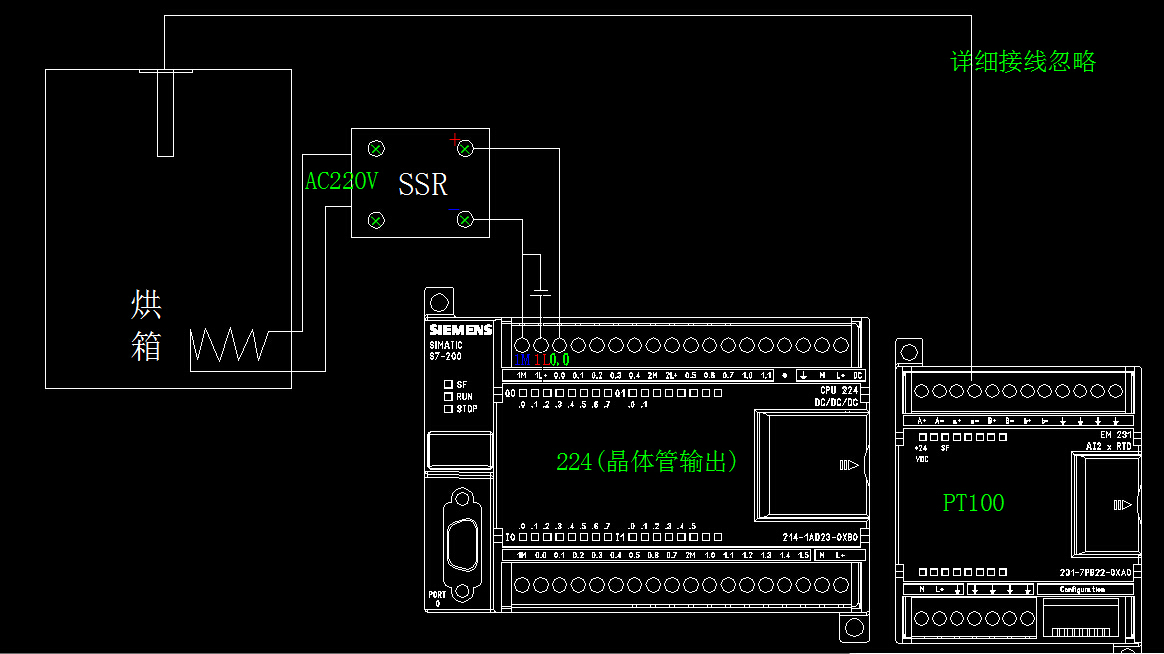

《图1》是仪表商发给我的一个用SSR输出型温控仪表的一个接线图，我想问的是，假如仪表由S7-200PLC代替（见《图2》），《图2》的接法是否正确（仅PLC输出到SSR的接线，其它可以忽略）？？？，请谨慎作答，这个对于我来说很重要，感谢技术男的支持！
图片说明：
81fd93ca924e540dc26bb1276dfbd2CE
36e72555c35eec558a58a28b3483FC64
最佳答案
按照图1接线是正确的，图二的画法在固态继电器主电路上画法是错误的，固态继电器进线为外接火线，出线到发热管，发热管的另外一根线接零线，不是固态继电器的二个接线柱接发热管。
提问者对于答案的评价：
其实我都想给诗酒年华与WWCWWC最佳答案，很感谢你们，下次再给你们
我在提问中所说的仅是PLC到SSR，SSR的主电路是有错的这个我当然真的，我在上面声明是可以忽略掉，哈哈，不过，既然HUANGZE75你还是指出错误，我就给你吧
