CPU224DC/DC/DC跟TP170A通讯不上(通过EM277模块),用的两个都是带编程口DP接头,开关都打在ON位置,触摸屏上就组态了一个io域,让其显示计数值(MW0),PLC设置地址为2,EM277地址也是2,但就是通讯簿上,请大家帮我看看是哪里错了,万分感谢!!
问题补充：
就按我上面几个图所设置的地址有错误吗,触摸屏我设置了一个变量,mw0.图控只做了一个IO域去显示vw0的值但一直是没反应,郁闷了
图片说明：
c0fd8dab2b21d3fb0a5fbe92ed83c729
最佳答案

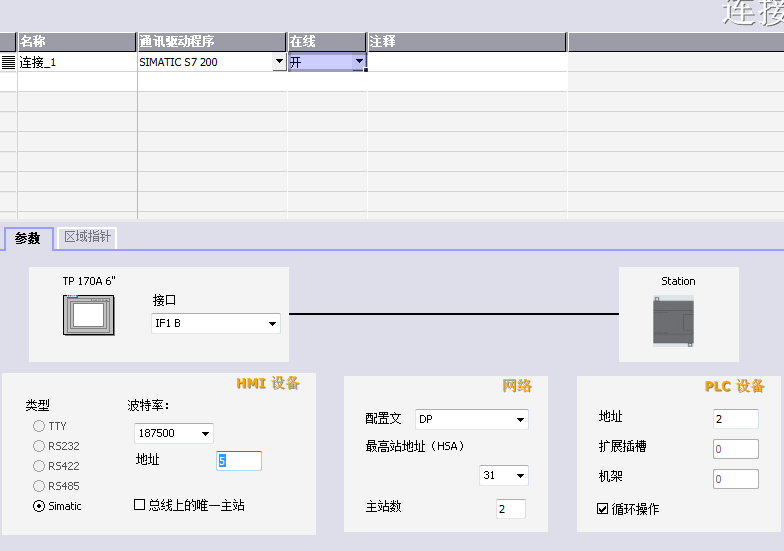

1）触摸屏设置按默认值“1”进行，

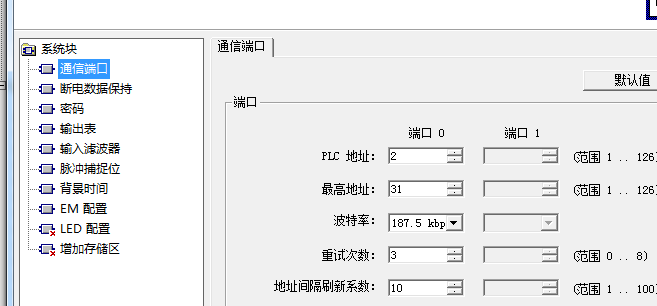

2）这个prot0参数与你想实现的DP通讯无关，

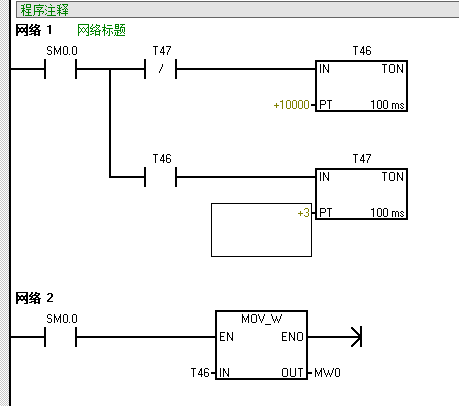

3）程序与是否通讯连接没有实质的关联，

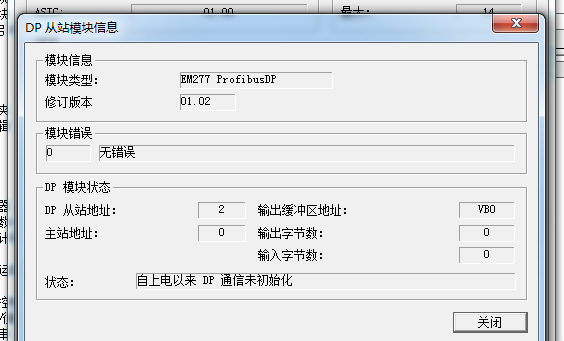

4）EM277地址设置是通过硬件DP从站地址设置。
根据你图1设置，EM277地址开关只能设置为2。另外检查通讯电缆的连接，特别注意带编程口DP接头的输入端子。
补充问题回复：
你在屏的组态地址为MW0，而去监控VW0？这个需要注意地址的一致性，另外我根据你的问题描述还是认为屏与PLC的连接问题，注意这2个带编程口连接器的进线位置。
提问者对于答案的评价：
嗯是的现在通讯上了谢谢
