现在用224CPU控制台达的伺服控制器,224输出的是24VDC的脉冲，但是台达控制器用的是集极输入方式（漏型NPN），这种情况必须用光电耦合转换吗？光电耦合转换有输入和输出都是24VDC的型号吗？求介绍!谢谢
最佳答案

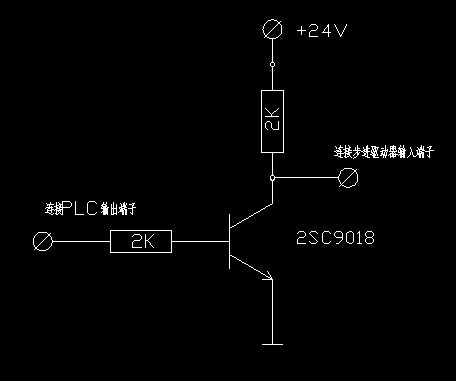

用面包板自己搭接一个线路，见附件。
图片说明：
a3f14f708CE684e946237dec5dc8559a
提问者对于答案的评价：
谢谢
最佳答案作者回复:
新的带有漏型输出 SIMATICS7-200CPU224XPsiCN已经发布。CPU224XPsiCN完善了现有的新的CPU由STEP7MicroWINV4.0ServicePack6软件支持。早期版本的STEP7MicroWINV4.0可以通过上载CPU的系统块更新到新的CPU。CPU224XPsiCN具有漏型输出，可以驱动具有源型输入的设备。
以后请楼主在选型前能够综合考虑一下系统的配置和连接，不然会自己找麻烦的。
