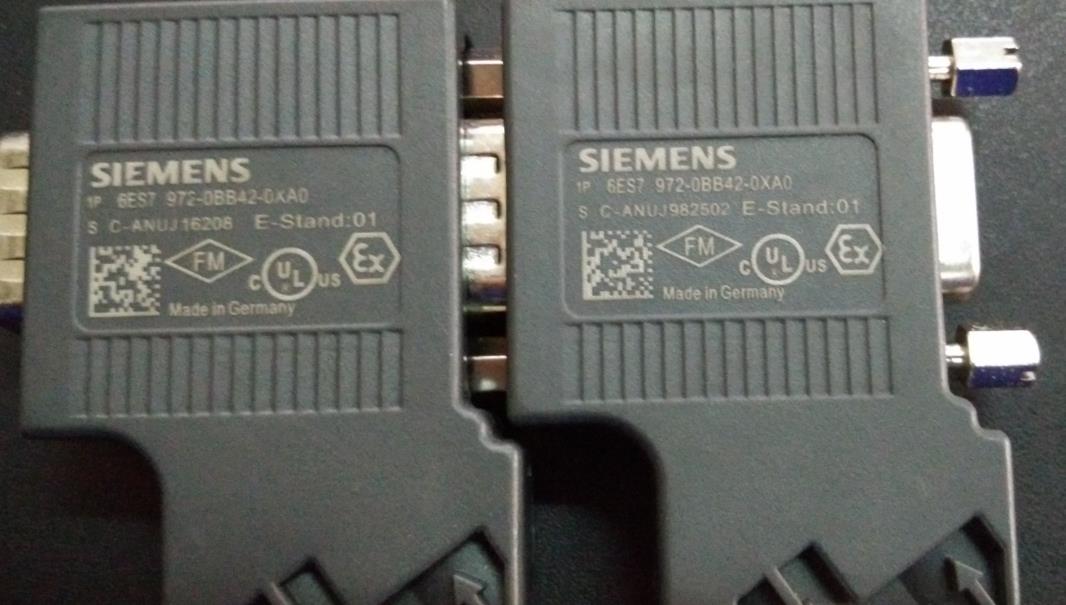

现在小弟现场有一个317-2PN/DP做主站,现因现场施工条件等原因,准备下挂三个从站,想用0BB42DP头级联而成出三根线分别去三个站,这样可行不?如果可行的话,有什么需要注意的,望各位大腿指教,谢谢.
问题补充：

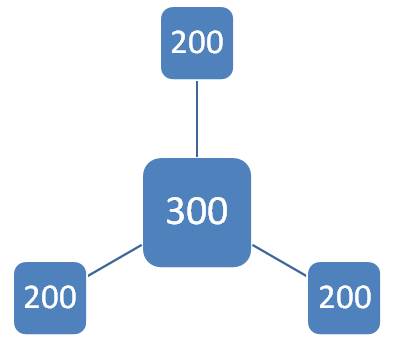

看了一楼的回答,补充一句.我的那个网络拓扑图是我自己理解的,估计是错误的,我以为用我图上的DP头搭建的网络是这样的.其实我的主要意思是我的DP头可以这样级联使用不?
图片说明：
e872441f874215fb9fb1a09ec8dea9e5 cb706851FCb7c254d9bea80db3c29feb
最佳答案
在主站dp口连接到从站1、从站2、从站3，采用西门子dp电缆（6XV1830-OEH10）连接。
注意，dp插头的进出方向，连接方式“节联”（串联）。另外，还需要注意在首、未的dp插头上的那个终端电阻开关必须打在ON位置，其余的均打在OFF位置。
补充问题回复：
实际上那个终端电阻开关在ON位置时，A1（B1）与A2（B2)不通，OFF位置时，A1（B1）与A2（B2)通。
连接链路：主站（ON）：A1、B1—从站1（OFF）A1（B1）与A2（B2)通—从站2（OFF）A1（B1）与A2（B2)通—从站3（ON）A1、B1
注意dp电缆的外层必须压接在dp插头的金属部分上，并将个从站做等电位连接处理。
图片说明：
e2f46eab55175327db2c2d1a02d05e0BF96fb26c08b76ac74c61241c96e49912
提问者对于答案的评价：
谢谢
