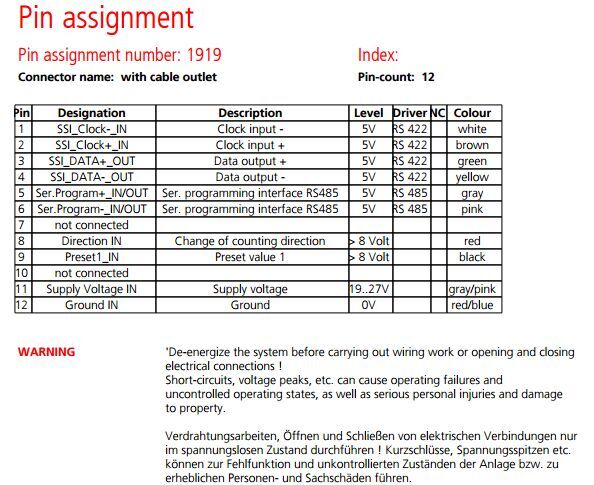

我有一个TR的磁致伸缩液位计（LA80），接在SM338上（接线图见图片，我分别接了：白，棕，绿，黄，粉，蓝）。也设置了SM338的输入，但是当我把组态的硬件下载到PLC上时，SM338的SF亮红。读取的传感器值为0。我实在不知道是哪里出现了问题，请各位大神指导一下。
问题补充：
六根线应该接得没问题
图片说明：
最佳答案
这个问题你需要确认这个磁致位移传感器的输出是什么特性，根据输出特性组态硬件信息。
当出现SF报警时，可以查看报警信息。
诊断报文LED诊断监测
模板有问题SF模板
内部故障SF模板
外部故障SF模板
通道错误SF模板
外部辅助电源故障SF模板
模板没有参数化SF模板
参数错误SF模板
通道信息可用SF模板
触发监测SF模板
通道错误SF通道（编码器输入）
组态/参数赋值出错SF通道（编码器输入）
外部通道错误（编码器错误）SF通道（编码器输入）
参考，SM338快速入门（更新版），链接：htTP://www.ad.siemens.com.cn/download/docMessage.ASpx?Id=1320
你的问题应该在接线（时钟信号与数据信号的端子）、模块24V电源；和硬件组态（输出特性类型）上。
程序例子：
LPID256
TMD100
补充问题回复：
你确认连接：
11#：24V电源正（17#、18#）
12#：24V电源地（19#、20#）
当传感器电源大于900mA时，采用外部电源供电。
1#：时钟-（6#、10#、14#）
2#：时钟+（5#、9#、13#）
3#：数据+（3#、7#、11#）
4#：数据-（4#、8#、12#）
上述信号必须采用屏蔽电缆线。
硬件组态传感器必须是支持格雷码和二进制码数据格式。
位置检测模板SM338支持以下编码器类型：
>带13位报文帧长度的编码器；
>带21位报文帧长度的编码器；
>带25位报文帧长度的编码器；
>编码器值的持续时间取决于传输和处理方法；
>单稳时间超过64μs的编码器不能用于SM338。
你仔细核对文档内容，应该可以帮助找到问题所在。
提问者对于答案的评价：
谢谢啦，还是报错。接线应该没有问题，我这个传感器测量长度是1000mm，分辨率是0.01mm,不知道是不是配置的步进/旋转有问题。步进旋转最大是8192，我就选的这个。
最佳答案作者回复:
先不需要设置缩放比例。
你需要关注的仅仅是绝对传感器（ssi）是几位？；代码类型是格莱码还是二进制？；时钟频率是多少khz或mhz，这个与磁致位移传感器匹配好。
