313C-2PTP 通讯口设置问题

用PTP口和MM440uss通讯,按照uss协议内容自己编写程序,目前通讯正常,但是有一个疑问,就是PTP口配置的问题,如附件图片中:
ReCEivelineinitialSTate的设置(接收线初始化状态,自己的翻译)
None
SiganalA(OV)
SiganalB(5V)

这是什么意思,
我先选择None通讯正常,用万用表测得AB两根线子电压约0.5v左右
然后选择SiganalA(OV)SiganalB(5V),通讯仍然正常,万用表测得AB电压约4V左右(可能万用表精度低,存在误差)

这两个选项到底什么意思啊?求指教

图片说明:

313C-2PTP 通讯口设置问题313C-2PTP 通讯口设置问题

最佳答案

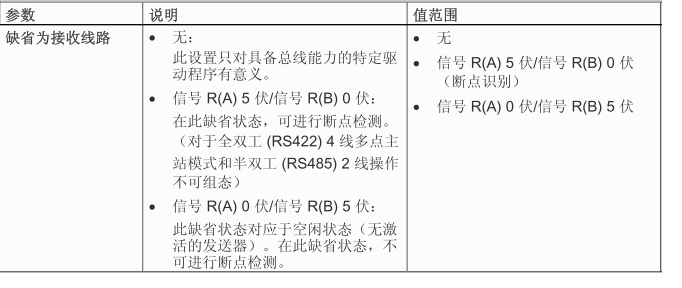

参见附图说明。

图片说明:

e835eed442bdc29947200b8BF246c81b313C-2PTP 通讯口设置问题

提问者对于答案的评价:

专家置评

根据串行总线选对接口和线制就行,初始化状态是指在无信号传输时两线之间的电压差,与通讯时的状态无关。在正常通讯时由于波特率很快,万用表是检测不出来的,可以用示波器监视。
