pt100温度传感器如何与S7-200PLC连接，系统块如何设置，程序中如何处理，例如获得模拟量为AIW0
最佳答案
1、系统块如何设置，程序中如何处理？
系统块不需设置，只需在模块上的dip开关进行设置。采集到的数值除以10就是实际的温度。对于EM231RTD（热电阻）两通道输入模块，不再占用空的通道，后面的模拟量输入点是紧接着排地址的。每个有模拟量输出的模块占两个输出通道。即使第一个模块只有一个输出AQW0，第二个模块的输出地址也应从AQW4开始寻址（AQW2被第一个模块占用），依此类推。
温度模拟量输入模块（EM231TC、EM231RTD）也按照上述规律寻址，但是所读取的数据是温度测量值的10倍（摄氏或华氏温度）。如520相当于52.0度。
2、pt100温度传感器如何与S7-200plc连接：

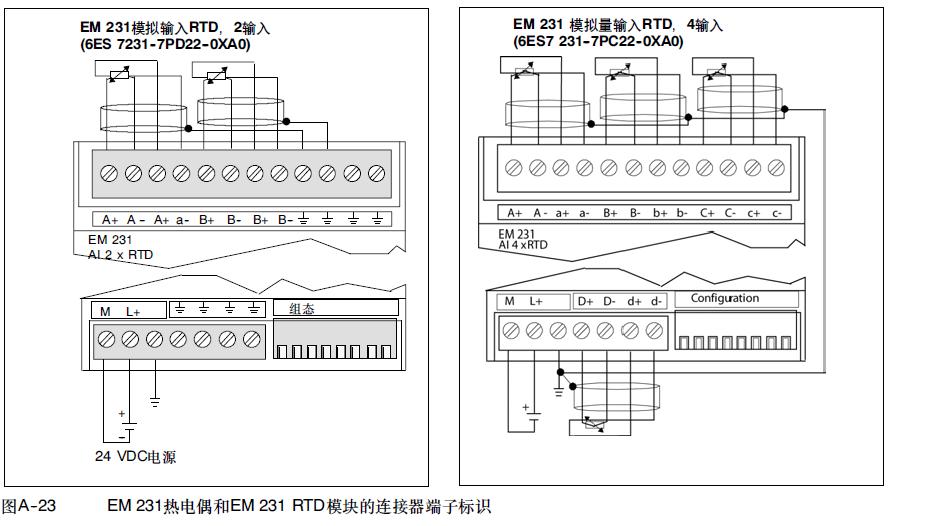

如何接线见上传的图片。
3、模块上的dip开关如何进行设置：

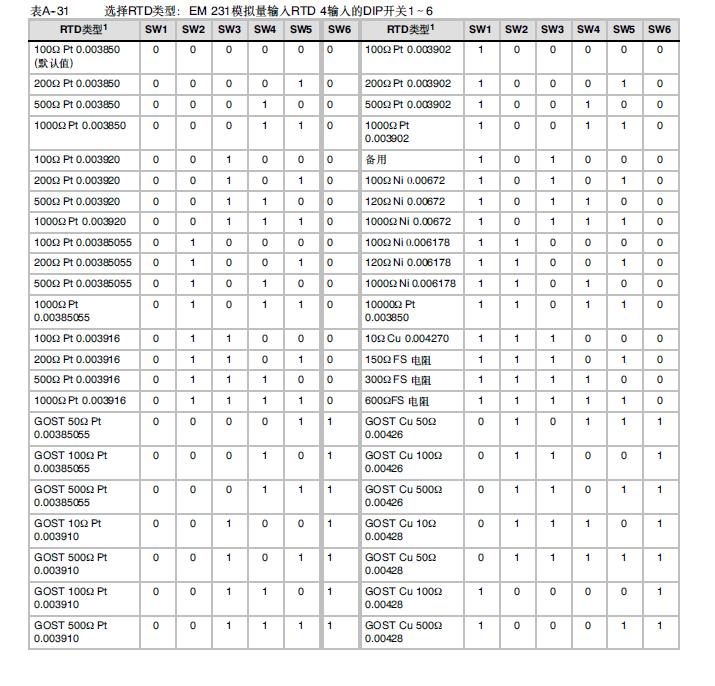

见上传的图片。
4、详见下述手册中的A技术规范：
<S7-200可编程控制器系统手册>下载：
htTP://www.ad.siemens.com.cn/download/SearchResult.ASpx?searchText=1017
图片说明：
提问者对于答案的评价：
谢谢！
专家置评
已阅，最佳答案正确。
