CPU224XP的集成模拟量输入为两路：A+和B+但模拟量输入要求：A+与M间的电压是+10VDC；B+与M间的电压是-10VDC。对吗？我认为A+B+与M点都是+10VDC。
问题补充：
谢谢两位都是最佳回答：问CPU224XP的集成模拟量输入A+和B+模拟量输入要求可理解为：A+与M间和B+与M间的电压都是+10VDC；或者都是-10VDC；或者A+与M间是+10VDC，B+与M间是-10VDC；或者A+与M间是-10VDC，B+与M间是+10VDC；对吗？
最佳答案

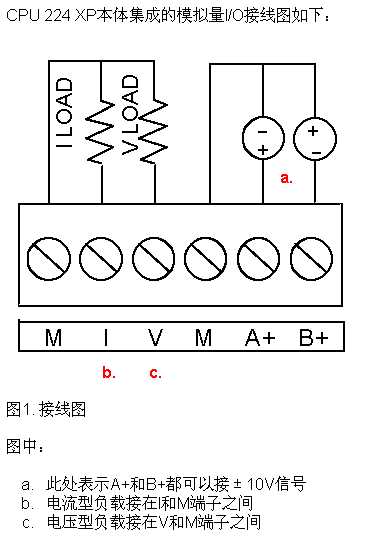

224XP集成模拟量输入、输出端子的接线，见附图
手册说明都允许接正、负10V的电压输入信号，所以你的连接是可以的。
图片说明：
提问者对于答案的评价：
谢谢回答问题
