菜鸟出道学生一枚想问下各位大神S7-200的外部接线问题
1）外部不接线时输入程序后输出端（Q0.0Q0.1…）可以亮指示灯但输入端没有反映是为什么啊？
2）输入端想接开关应该怎么连？？开关两头各接什么？
3）输入端1M2M怎么接？
输出端1M1L+2M2L+怎么接？？？
求高手指点尽量详细万分感谢
最佳答案
1）输出有指示灯亮，说明你的Q0.0Q0.1…….接线正确，输入没有反映是输入端和输出一样都需要外部电源的。
2）开关一般我们都作为无源负载，也就是说不需要考虑极性问题。简单讲就是讲开关两端分别连接到电源24V正和PLC输入端子上，如i0.3。
3）为什么PLC要做这么多的“M”端子，实际上是为了分别用户连接不同的电压等级输入。如系统中即要有24V输入，又要有其它电压等级的输入。
如果你的系统输入是同一种电压等级，那就把所有M端子用导线连接起来。

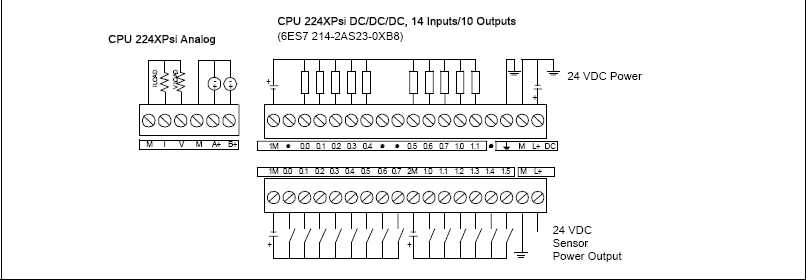

最后附上一份200PLC的连接图。你可以到下载中心下载一本micro”npower-西门子S7–200LOGOSITOP参考手册，上面有关于200的详细资料。
图片说明：
21f0532196e498b5BF572c8f6eb22575
