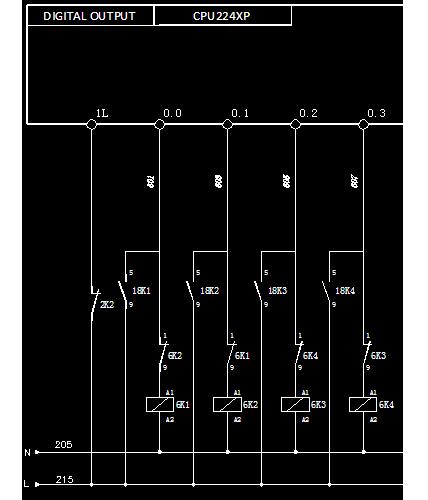

下面这个图片的设计是否合理？
是否会对PLC产生影响？
先谢谢大家
问题补充：
刚才图片没上传
图片说明：
最佳答案
首先，看图标识就知道是非标图，而且很不专业。
其次，从电路的控制来说，有两种控制方式，一种是由2K2控制，这个是PLC控制方式。
一种是有18K1,18K2,18K3,18K4,控制，这个方法控制的是由其他模式控制，反正不是PLC控制的。Q0.0和Q0.1互锁，只能进入一状态，要么是电机的正转，要么是电机的反转；Q0.2和Q0.3也是互锁，原理和Q0.0,Q0.1相同。
再次，从工作原理来说，此电路设计合理，不会对PLC输出有影响。
提问者对于答案的评价：
谢谢各位朋友的热心帮助。
专家置评
已阅，最佳答案正确。
