S7-200样本上面的接线图，源型与漏型弄反了吧？大家怎么看？
图片说明：
f1404764685DAd2401dd95cd60385678e8f82e902f3a085fCEa3ed1a4fe2a943
最佳答案
手册上没有说错哦。
源型输入与漏型输入，都是相对于PLC公共端（COM端或M端）而言，电流流出则为源型，电流流入则为漏型。相对西门子PLC输入端，1M接0V，那么输入端就接24V,这样输入是漏型；1M接24V，那么输入端就接0V,这样输入是源型；

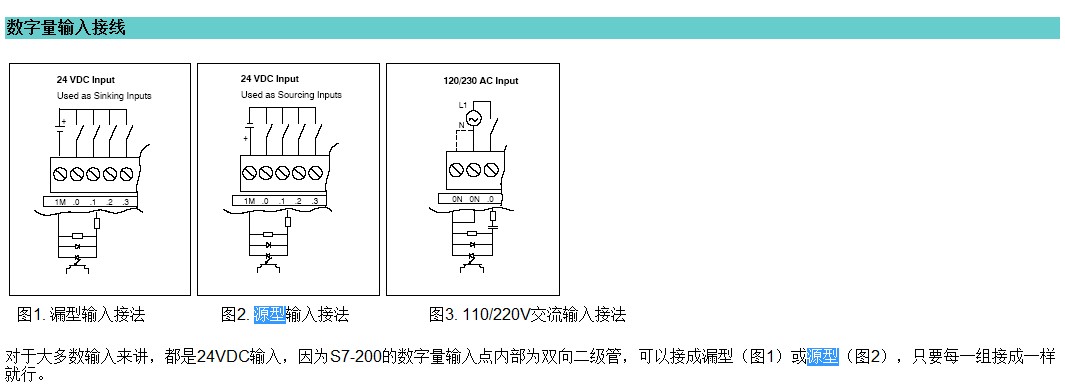

请看图片：
图片说明：
提问者对于答案的评价：
原来如此。。。
专家置评
已阅，最佳答案正确。
