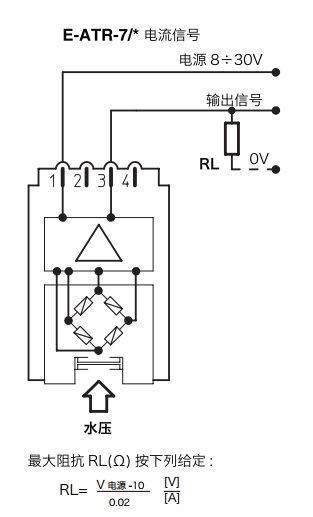

PLC模块式6ES7334-0CE01-0AA0,ATOS电子放大器是E-ATR-7电流输出，我看ATOS官网提供的接线图，电流模式好像需要从电流输出端串一根电阻到0V，但是电子放大器并没有配备电阻啊，难道要自己去电子市场买一个吗？

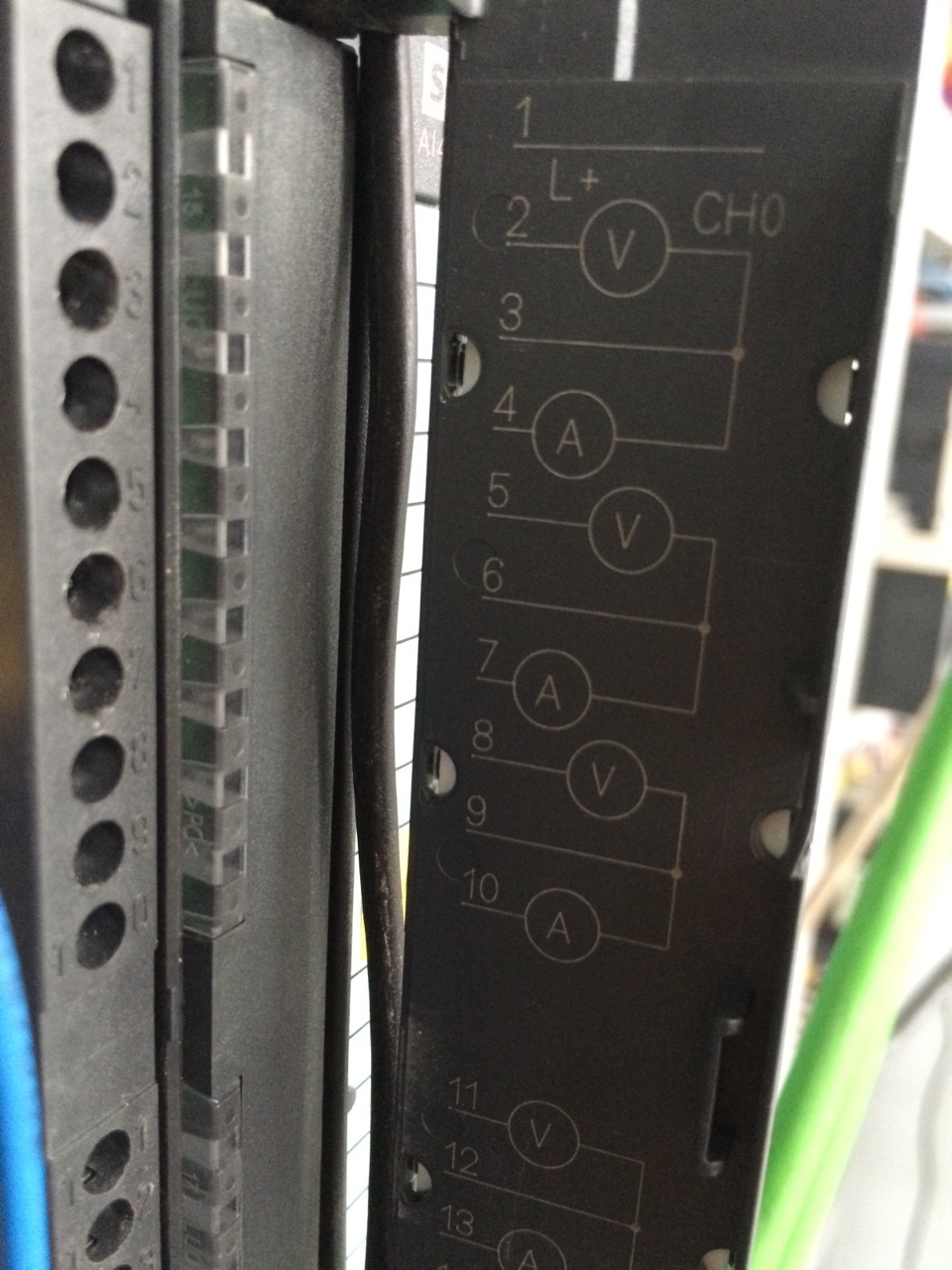

另外，PLC接线应该怎么接呢，比如放大器的端子1接DC24V,端子3分出去两根，没接电阻的一端接PLC模块的4号端子（CHO为例），接电阻的一端和0V一起接PLC模块的3号端子，这样对吗？根据计算，RL最大阻值为700欧？
先谢谢各位了！
图片说明：
237115a28af0244f28eeba6f0fb299e7
最佳答案
按4线制模式连接。
不是这个意思，这个应该是指负载阻抗，指输出带负载能力。
根据公式：24-10/0.02=700欧姆。
参考资料：htTP://www2.ad.siemens.com.cn/download/Upload/AS/manual/8859629.pdf
该模块无法在STEP7软件中无法进行修改，根据接线来区别是电压信号还是电流信号。
此模块只是能接0-10V的电压、0-20MA电流信号。
提问者对于答案的评价：
经过试验，结果接线应该是：传感器电源（1）接24VDC，信号端（3）接PLC的I+，0VDC接PLC的I-,这是西门子模块2线制组态成4线制的接法。谢谢大家。
