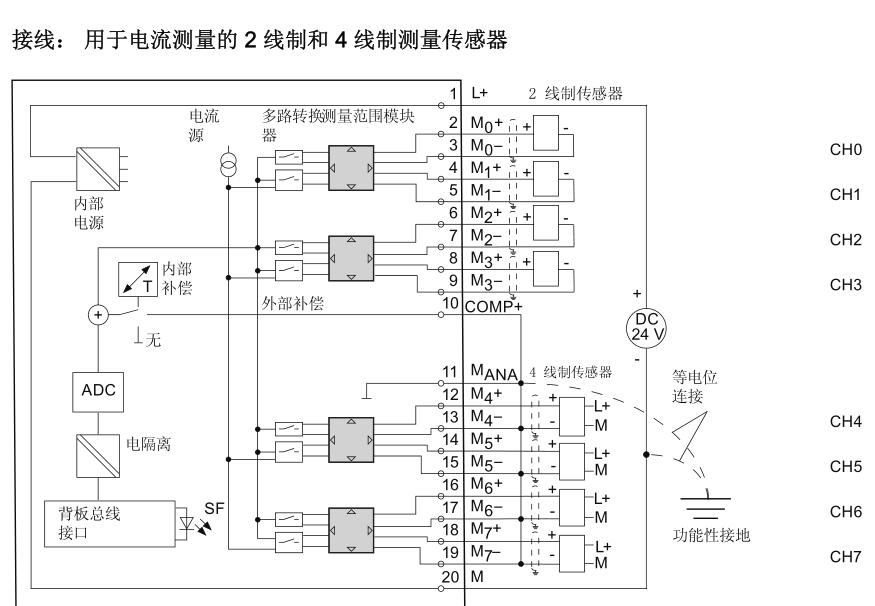

说明书上的四线制是接在11端子之后的，我把四线制接在了1号端子之后，大家看看我的图行吗，图1是说明书上的，图2是我画的
问题补充：
另外我使用PS307给四线制传感器供电，PS电源是隔离的还是非隔离的，谢谢
图片说明：
f9BF8b906bbb021ecdb6c9e7d964db2a
4e9cf84218d4e07aCE45fae19266cbeb
最佳答案
模拟量输入模块的mana端子是内部参考点，可以按你图2方式连接。
建议：
PS307单独给cpu供电，其中模块用另一个电源供电，并采用分配器（诊断电源模块：订货号6EP1961-2BA004路10A）进行各回路的分配。
补充问题回复：
就电源特征应该属于非隔离电源类。
提问者对于答案的评价：
恩恩谢谢你
专家置评
正如楼上网友所说：
ps307一般是给cpu供电的，现场负载电源建议使用SITOP电源来供电。
