谁知道S730064点数字量输入和64点输出模块的接线方法？或者哪里有接线图，我找了好久都找不到啊
最佳答案
1、模版翻盖上印有接线图。
2、64点数字量输入接线图见上传的截图。
3、64点数字量输出源式接线图见上传的截图。

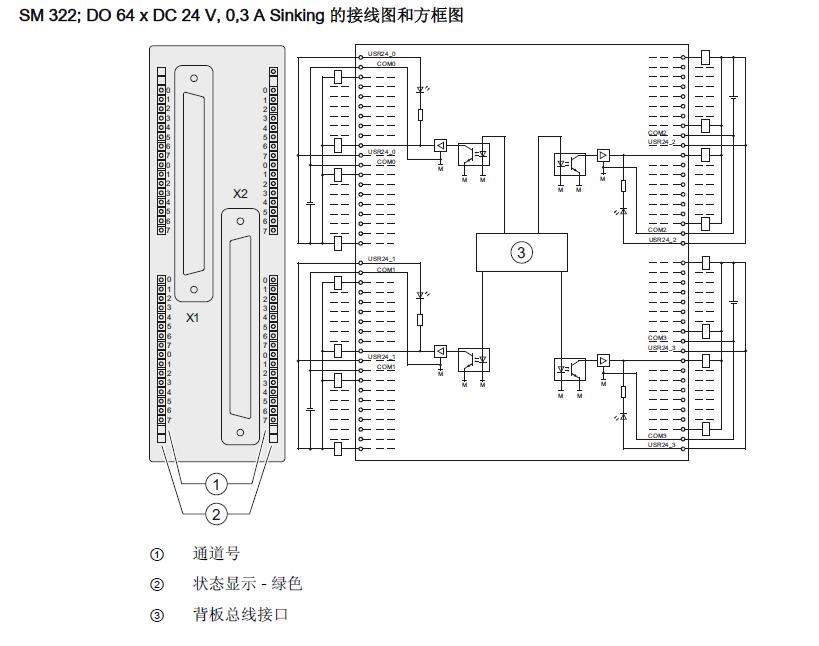

4、64点数字量输出漏式接线图见上传的截图。

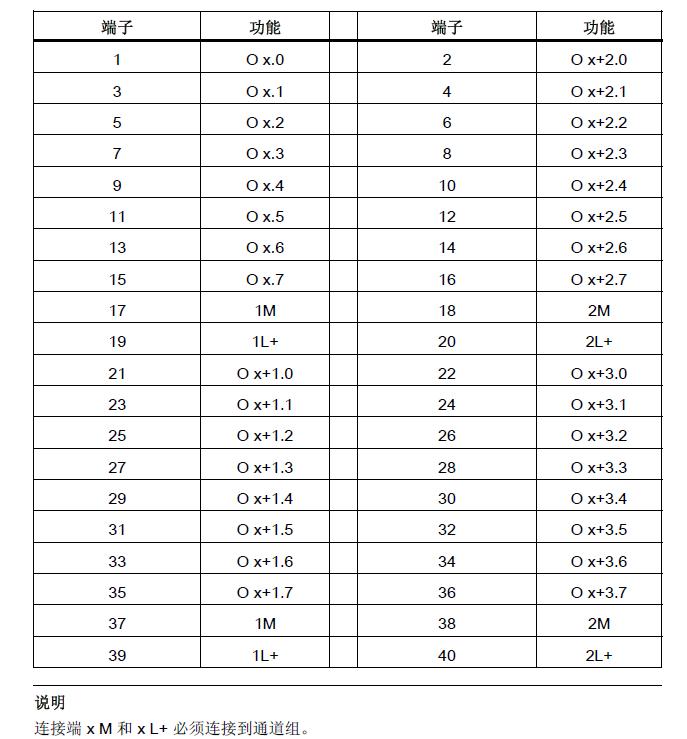

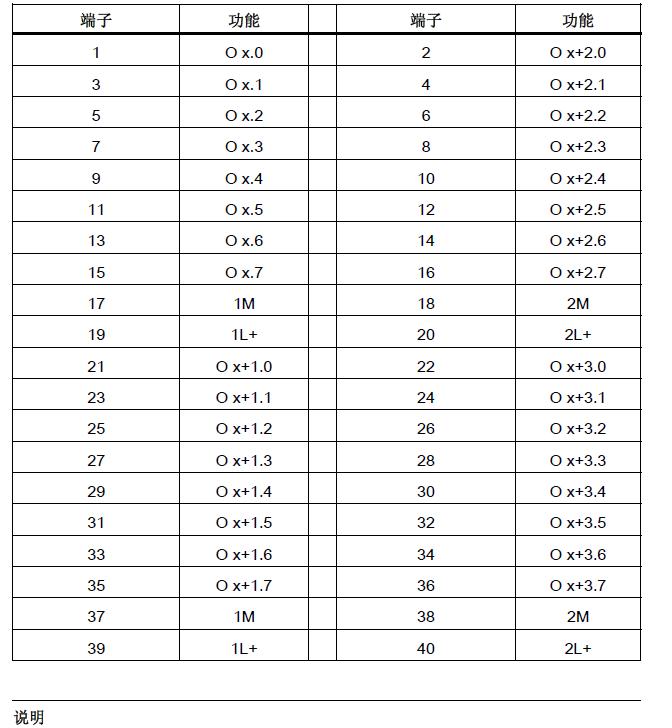

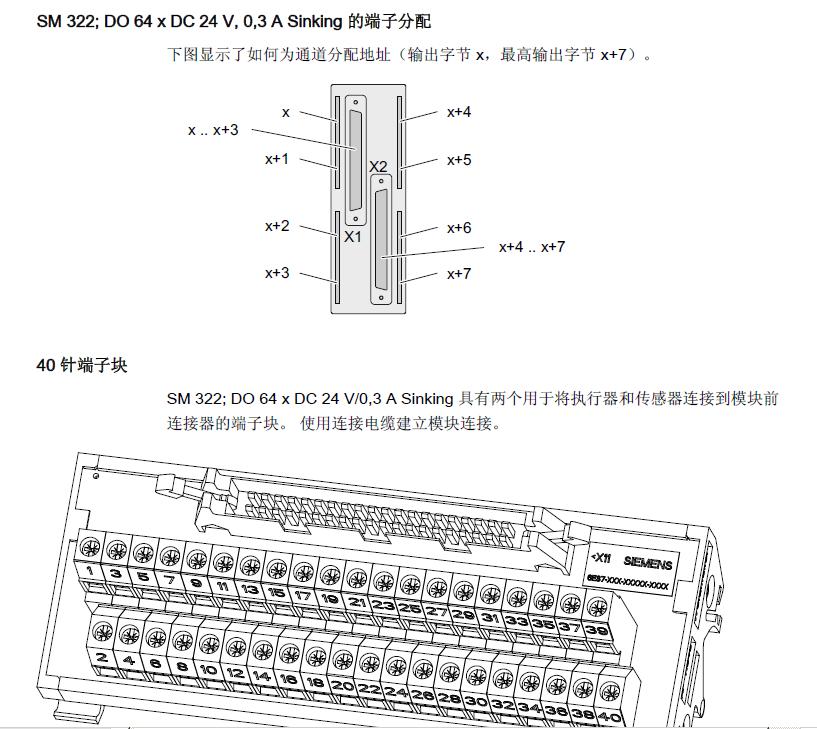

5、具体模块的输出点端子接线图见上传的截图：
6、进一步详见下述：
《S7-300模板数据》下载：
htTP://www2.ad.siemens.com.cn/download/Upload/AS/manual/s7300_module_data_manual_zh-CHS_zh-CHS.pdf
图片说明：
e12dae6ffb4f692c222aa2587e2a1402
96d12bbd5d46de74eedFC0f742d47a2e
2f04791498c2098e5186CE63d7369b53
提问者对于答案的评价：
非常完整的接到
