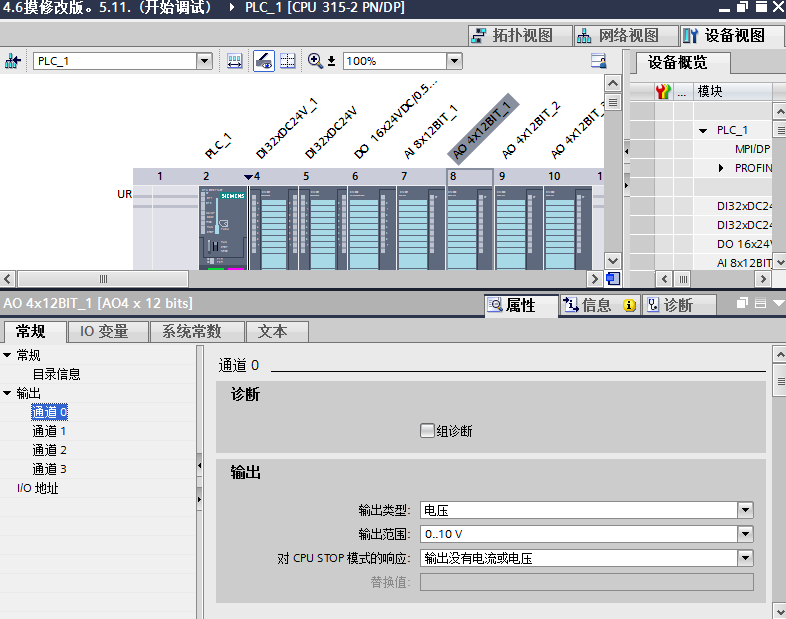

我的程序，QW已经有了数据了，举例为16#159A，我选用的的是0-10V电压输出，用万用表去测，显示为0.模拟量模块020有24V给模块了，但是通道还是没有。组态没有问题，地址也没有分配错误，我测试的时候，连模拟量模块负载都拆除了。请教各位高手指点一下。
图片说明：
45eb767f04dd1b74CE13e6d48807200a
![求教，我模拟量程序有输出，模拟模块没有电压]()
![求教，我模拟量程序有输出，模拟模块没有电压]()
最佳答案

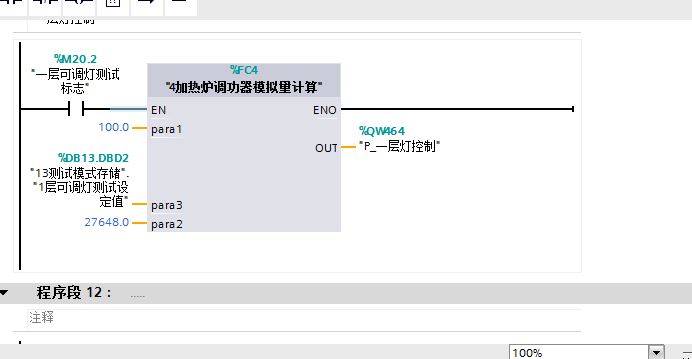

1、根据你上传的截图，你的模拟量输出地址应为PQW464。
2、S7-300CPU的I/Q区地址范围为128B(0-127)，即，最大为IW126/QW126,
3、超过上述范围应用外围通道（过程通道）PI/PQ。
提问者对于答案的评价：
多谢
